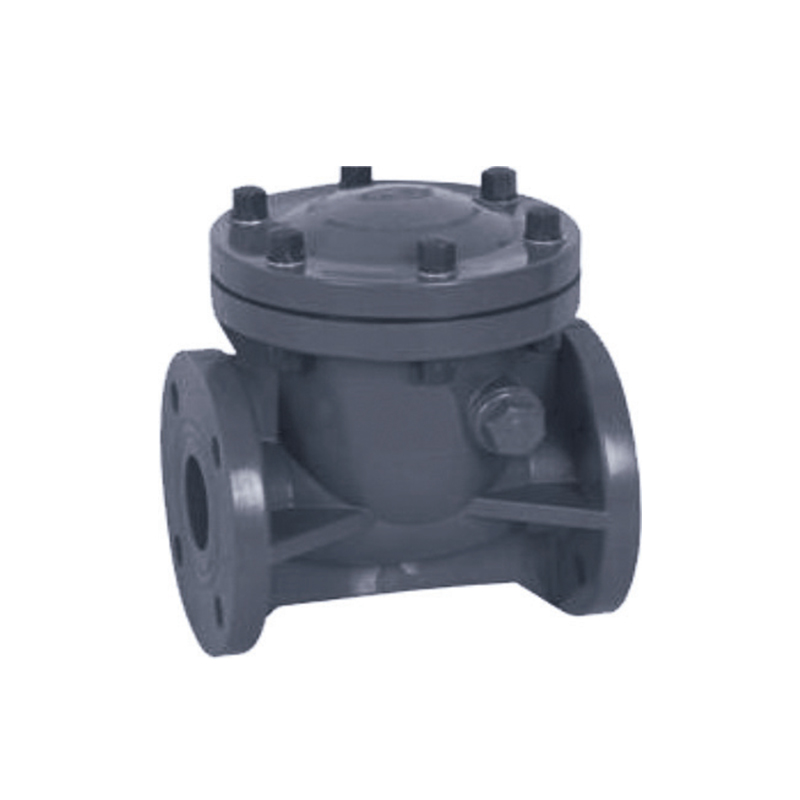

SCH8O/DIN UPVC/CPVC Rückschlagventil

Das UPVC/CPVC-Rückschlagventil ist ein hocheffizientes Flüssigkeitskontrollgerät, das häufig in der Wasseraufbereitung, chemischen Verarbeitung und landwirtschaftlichen Bewässerung eingesetzt wird. Sein Design ermöglicht den freien Fluss der Flüssigkeit in eine Richtung und schließt sich beim Rückfluss automatisch, wodurch ein Rückfluss des Mediums wirksam verhindert und die Sicherheit des Rohrleitungssystems gewährleistet wird.

Das UPVC/CPVC-Rückschlagventil zeichnet sich durch eine kompakte Struktur, ein leichtes Design sowie eine einfache Installation und Wartung aus. Sein hochfester Ventilkörper sorgt für Stabilität und Haltbarkeit in Hochdruckumgebungen.

Kontaktieren Sie uns

Vorherige：Statischer Mischer vom Typ SCH8O/DIN UPVC/CPVC SK
Nächste：SCH8O/DIN UPVC/CPVC Kugelbodenventil

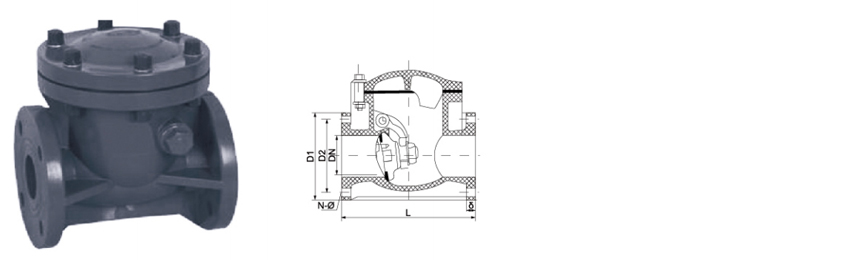

Parameter Anwendung Technische Normen

GRÖSSE/NOM.		dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Arbeitsdruck (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · FEDERUNTERSTÜTZT

UPVC/CPVC-Rückschlagklappe

Rücklaufsperre · Schwingscheibe · Horizontal oder vertikal

Das SCH80/DIN UPVC/CPVC-Rückschlagventil ist ein Rückschlagventil, das für korrosive und hochreine Flüssigkeitssysteme entwickelt wurde. Dieses nach ASTM SCH80- und DIN-Standards hergestellte Ventil verfügt über eine federunterstützte Scheibe, die sich auf einem Scharnierstift dreht, um einen Vorwärtsfluss zu ermöglichen, und automatisch schließt, wenn sich der Fluss umkehrt. Die Schwingscheibenkonstruktion sorgt für einen geringen Druckabfall und eignet sich für Anwendungen mit unterschiedlichen Strömungsgeschwindigkeiten. Das Ventilgehäuse ist aus UPVC für allgemeine chemische Anwendungen und aus CPVC für Anwendungen bei erhöhten Temperaturen bis 93 °C erhältlich. Die elastische Dichtung, erhältlich in EPDM, FKM oder PTFE, gewährleistet eine leckagefreie Absperrung bei Rückfluss.

DN15–DN200

Größenangebot

PN10–PN16

Druckklasse

–20°C bis 93°C

CPVC-Temperatur

Schwingscheibe

Mechanismus prüfen

Federunterstützte Scheibe

Schnelle Schließreaktion verhindert Rückfluss. Die Federkraft ist für sicheren Sitz auch bei niedrigen Vorwärtsgeschwindigkeiten kalibriert.

Chemische und thermische Beständigkeit

UPVC und CPVC sind beständig gegen Säuren, Basen und Salze. CPVC erweitert den Service auf 93 °C. Scheiben- und Dichtungsmaterialien für spezifische Chemie wählbar.

Geringer Druckabfall

Der stromlinienförmige Weg der Schwingscheibe minimiert die Durchflussbehinderung, reduziert den Energieverbrauch und sorgt für die Aufrechterhaltung der Linieneffizienz.

Horizontale oder vertikale Installation

Flexible Ausrichtung für neue oder nachgerüstete Rohrleitungssysteme. Bei der vertikalen Installation ist eine Strömungsrichtung nach oben erforderlich.

Bau

Körper UPVC · CPVC

Scheibe Festes UPVC · PTFE · SS304/316

Siegel EPDM · FKM · PTFE

Frühling SS304 · SS316 (beschichtet)

Verbindung

Steckdose Lösungsmittelzement · DIN/ANSI

Mit Gewinde NPT · BSPT

Mit Flansch DIN PN10/PN16 · ANSI 150

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Siegelauswahl

EPDM Wasser, milde Säuren · Bis 80°C

FKM Öle, Kohlenwasserstoffe · Bis 90°C

PTFE Aggressive Chemikalien · Bis zu 93°C

Überprüfen Sie die Kompatibilität mit Prozesschemie und Temperatur.

Anwendungslandschaft

Chemie und Metallurgie

Säuretransfer · Laugendosierung · Beizlinien

Elektronik und Halbleiter

Reinstwasser · CMP-Aufschlämmung · Chemikalienabgabe

Energie & Photovoltaik

Batterieelektrolyt · Solares Ätzen · Kühlwasser

Wasseraufbereitung

Abwasser · RO-Permeat · Entsalzung

Pharmazeutik und Lebensmittel

DI-Wasser · CIP-Rücklauf · Sanitärleitungen

Automobil & Allgemein

Teilewaschen · Lackzirkulation · Kühlkreisläufe

Installationsrichtlinien

Ausrichtung: Der Flusspfeil muss mit der Vorwärtsflussrichtung übereinstimmen. Horizontale Linien verwenden einen durch die Schwerkraft unterstützten Verschluss. Vertikale Linien erfordern einen Aufwärtsfluss.
Gerades Rohr: Mindestens 5 Durchmesser stromaufwärts und 3 Durchmesser stromabwärts für ein stabiles Strömungsprofil.
Lösungsmittelschweißen: Verwenden Sie für UPVC oder CPVC spezifische Grundierung und Kleber. Vollständige Aushärtungszeit einplanen.
Mit Gewinde joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspektion: Überprüfen Sie Dichtung und Scheibe regelmäßig auf Verschleiß oder chemische Angriffe.

Kritische Einschränkungen

Temperatur: UPVC max. 60 °C · CPVC max. 93 °C · Die Dichtungsleistung darf nicht überschritten werden.
Nicht für den Dampfbetrieb geeignet. Vermeiden Sie schnelle Temperaturschwankungen und Druckstöße.
Nicht für gasförmige Medien geeignet – nur für den Einsatz in Flüssigkeiten ausgelegt.
Frühling corrosion: Verify spring alloy compatibility with process chemistry.
Abrasive Medien: Ein hoher Feststoffgehalt kann die Scheiben- und Dichtungsoberflächen beschädigen.
UV-Schutz: Vor direkter Sonneneinstrahlung geschützt lagern und installieren oder UV-Beschichtung auftragen.

Häufige Fragen

Wie unterscheidet sich eine Rückschlagklappe von einem Kugelrückschlagventil?

Ein Rückschlagventil verwendet eine Klappscheibe, die bei Vorwärtsfluss aufschwingt und bei Umkehr des Flusses durch Schwerkraft oder Federkraft schließt. Es bietet einen geringeren Druckabfall und ist für größere Rohrgrößen geeignet. Ein Kugelrückschlagventil verwendet eine federbelastete Kugel, die an einer Dichtung anliegt und so für ein schnelleres Schließverhalten und eine bessere Abdichtung bei niedrigen Strömungsgeschwindigkeiten sorgt.

Kann dieses Ventil in einer vertikalen Leitung installiert werden?

Ja, die Rückschlagklappe kann in vertikale Rohrleitungen mit Aufwärtsströmungsrichtung eingebaut werden. Die federunterstützte Scheibe gewährleistet einen sicheren Verschluss auch bei vertikaler Installation. Die horizontale Installation wird ebenfalls unterstützt und ist die häufigste Konfiguration.

Was verursacht Chattering und wie kann es behoben werden?

Typischerweise tritt Rattern auf, wenn die Strömungsgeschwindigkeit zu niedrig ist und die Scheibe in Schwingungen gerät. Dies kann durch eine Erhöhung der Durchflussrate, den Einbau einer leichteren Feder oder die Auswahl eines Ventils mit einem niedrigeren Öffnungsdruck behoben werden. Auch der pulsierende Durchfluss von Kolbenpumpen kann zu Rattern führen.

Wie wähle ich die richtige Federkraft für mein System aus?

Die Auswahl der Federkraft hängt von der Strömungsgeschwindigkeit und dem Gegendruck des Systems ab. Standardfedern eignen sich für die meisten Anwendungen. Bei Systemen mit geringem Durchfluss ist möglicherweise eine leichtere Feder erforderlich, damit sich die Scheibe vollständig öffnen kann. Bei Systemen mit hohem Gegendruck sorgt eine stärkere Feder für einen sicheren Verschluss. Die spezifische Größe finden Sie in der Federauswahltabelle des Herstellers.

Diese Rückschlagklappen werden in der Chemie-, Metallurgie-, Photovoltaik-, Nuklear-, Lithium-, elektronischen Halbleiter-, Lebensmittel-, Pharma-, Automobil- und industriellen Wasseraufbereitungsindustrie für den Umgang mit Säure-Alkali-Flüssigkeiten, Reinstwasser, Trinkwasser, elektronischem Wasser und industriellen Abwasserleitungen eingesetzt.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC Rückschlagventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC Rückschlagventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Wo werden SCH 80 UPVC-Rohre in industriellen und kommerzie...
Jul 30,2026
Chemieverarbeiter, Betreiber von Wasseraufbereitungsanlagen und Industrieanlagen spezifizieren SCH 80 UPVC-Rohr überall dort, wo ein Rohrleitungssystem einem höheren Innendruck standhalten und aggressive...
mehr erfahren
Was macht SCH 80 UPVC-Rohre zu einer zuverlässigen Wahl fü...
Jul 23,2026
SCH 80 UPVC-Rohre haben bei gleichem Außendurchmesser eine dickere Wand als SCH 40-Rohre, was ihre Druckstufe erhöht und sie zum Standard für Industrieleitungen macht, die korrosive Chemikalien, heiße Prozessflüssi...
mehr erfahren
Warum SCH 80 UPVC-Rohre in industriellen Rohrleitungssyste...
Jul 16,2026
Die Wandstärke ist die einzige Spezifikation, die ein Rohr, das für hohen industriellen Druck ausgelegt ist, von einem Rohr für den leichten Wohnbereich unterscheidet. SCH 80 UPVC-Rohr reiht sich eindeut...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC Rückschlagventil Branchenkenntnisse

So wählen Sie richtig aus UPVC/CPVC-Rückschlagklappe ? Schlüsselparameter und Arbeitsbedingungs-Matching-Leitfaden

Rückschlagventile aus UPVC (weichmacherfreies Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid) werden aufgrund ihrer hervorragenden Korrosionsbeständigkeit, ihres leichten Designs und ihrer Wirtschaftlichkeit in vielen Branchen häufig eingesetzt. Die richtige Auswahl erfordert eine umfassende Berücksichtigung der Medieneigenschaften, Arbeitsbedingungen und Ventilleistung, um einen langfristig stabilen Betrieb zu gewährleisten. Im Folgenden sind wichtige Auswahlpunkte und typische Branchenanwendungsanalysen aufgeführt:

1. Medientyp und chemische Kompatibilität
UPVC/CPVC-Materialien weisen eine gute Toleranz gegenüber Säuren, Laugen, Salzen und verschiedenen korrosiven Medien auf, verschiedene Branchen stellen jedoch unterschiedliche Anforderungen an die Reinheit der Medien und die chemische Beständigkeit:
Sicheres Trinkwasser: Muss der NSF/ANSI 61-Zertifizierung entsprechen, um ungiftige Niederschläge zu gewährleisten.
Industrielle Wasseraufbereitung: Anwendbar auf Wassersysteme, die Chlor, Flockungsmittel und andere chemische Wirkstoffe enthalten.
Industrieabwasser: Starke Korrosionsbeständigkeit, kann Abwasser behandeln, das Säuren, Laugen und Schwermetalle enthält.
Elektronischer Halbleiter: Es sind hochreine Medien erforderlich und die Innenwand des Ventils ist glatt und frei von Ausfällungen.
Medizin: Erfüllen Sie die FDA-Standards, um eine Kontamination von pharmazeutischem Wasser oder hochreinen Flüssigkeiten zu vermeiden.

2. Temperatur- und Druckbereich
UPVC: Anwendbare Temperatur 0°C~60°C, kurzfristige Temperaturbeständigkeit kann 65°C erreichen, geeignet für normale Temperaturbedingungen (z. B. Trinkwassersystem).
CPVC: Höhere Temperaturbeständigkeit (-20°C~90°C), geeignet für Hochtemperaturflüssigkeiten (wie Kühlmittel in der Photovoltaikindustrie oder Säure-Base-Zirkulationssysteme in der Metallurgie).
Das Druckniveau beträgt normalerweise PN10 bis PN16 und muss entsprechend dem Arbeitsdruck des Systems (z. B. den Niederdruck-Arbeitsbedingungen der Hilfsleitungen der Kernenergie) ausgewählt werden.

3. Durchflusseigenschaften und Ventilgröße
Rückschlagventile sind zum automatischen Öffnen und Schließen auf Fluidkraft angewiesen, und der minimale Öffnungs- und Schließdruck (normalerweise 0,5 bis 1 bar) muss gewährleistet sein, um eine schlechte Abdichtung unter Niederdruckbedingungen (z. B. Wasserfluss mit niedriger Geschwindigkeit in der industriellen Wasseraufbereitung) zu vermeiden.
Ventile mit großem Durchmesser (DN50 und höher) eignen sich für Szenarien mit hohem Durchfluss (z. B. die Ableitung von industriellem Abwasser), und Ventile mit kleinem Durchmesser (DN15–DN40) eignen sich besser für Präzisionssysteme (z. B. die Lieferung von Reinstwasser in der elektronischen Halbleiterindustrie).

4. Spezielle Branchenanforderungen
Kernkraft: Es muss den Strahlungsalterungsstandards entsprechen und das Ventil muss über eine redundante Dichtungskonstruktion verfügen.
Photovoltaik: Sie muss gegen Korrosion durch Ethylenglykol-Kühlmittel beständig sein und stellt hohe Anforderungen an die langfristige Betriebsstabilität bei hohen Temperaturen.
Metallurgie: CPVC ist bei hochkonzentrierten Säuren, Laugen oder Oxidationsmitteln zuverlässiger als UPVC.

5. Überlegungen zur Installation und Wartung
Stellen Sie bei horizontaler Installation sicher, dass die Schwenkrichtung des Ventiltellers mit der Flüssigkeit übereinstimmt. Wählen Sie bei vertikaler Installation ein federunterstütztes Rückschlagventil (z. B. die kompakte Raumanordnung in der Medizinindustrie).
Überprüfen Sie regelmäßig die Abdichtung des Ventilsitzes, um ein Einklemmen von Partikeln zu verhindern (üblich bei Industrieabwässern, die Verunreinigungen enthalten).
