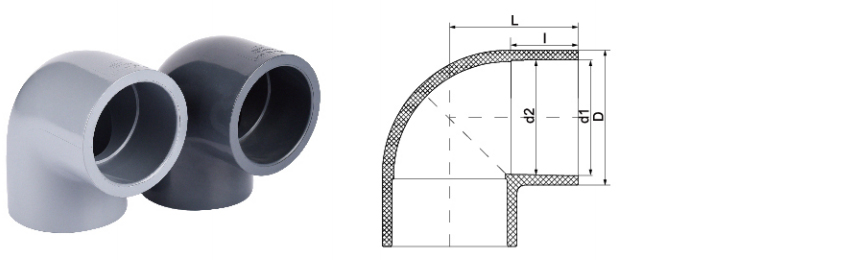

So wählen Sie korrekt aus UPVC/CPVC 90 ° Ellbogen ? Detaillierte Erläuterung des Druckstufe und Größenstandards
In industriellen Rohrleitungssystemen sind UPVC -Ellbogen (chloriertes Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid) Schlüsselanschlüsse und ihre Auswahl beeinflusst direkt die Sicherheit, Haltbarkeit und Betriebseffizienz des Systems. Die korrekte Auswahl erfordert eine umfassende Berücksichtigung von Materialeigenschaften, Druckniveaus, Größenstandards und besonderen Bedürfnissen verschiedener Branchen.
1. Materialauswahl: Der Schlüsselunterschied zwischen UPVC und CPVC
UPVC ist für die normale Temperatur (0 ° C ~ 60 ° C) und niedrige Druckumgebung geeignet, hat eine gute Säure- und Alkali -Korrosionsbeständigkeit, niedrige Kosten und wird häufig in sicherem Trinkwasser (sicheres Trinkwasser), industrieller Wasserbehandlung (industrieller Wasserbehandlung), normaler Trinkwasserabgabe (Trinkwasser) und anderen Szenarien verwendet.
CPVC ist resistent gegen hohe Temperaturen (bis zu 93 ° C ~ 110 ° C) und hat eine höhere Druckfestigkeit. Es ist für korrosive Hochtemperaturmedien geeignet. Typische Anwendungen umfassen die Wahl des Flüssigkeitstransports in der metallurgischen Industrie, hochreinheitliche chemische Pipelines in der Photovoltaikindustrie, ultrapurer Wassersysteme in der elektronischen Halbleiterindustrie, Hochtemperatur-Sterilisationspipelines in der Medizinindustrie, Strahlungsableitungen in Kernkraftwerken und chemisch-korrosionsmedizinische Korrosionsumgebungen in der industriellen Abwasserbehandlung.
2. Druckqualitätsauswahl (PN- und SCH -Standards)
Die Drucklagerkapazität des Ellbogens hängt von der Wandstärke ab. Zu den gängigen Druckstandards gehören PN (Nenndruck, wie PN6, PN10, PN16) und SCH (Zeitplan wie Sch40, Sch80).
Bei sicherem Trinkwasser und normaler Wasseraufbereitung wird normalerweise UPVC -Material ausgewählt, und der Druckqualitätspn6 ~ PN10 kann den Anforderungen entsprechen. In der industriellen Abwasser- und Metallurgieindustrie wird aufgrund der starken Korrosivität der Medien empfohlen, PN10 ~ PN16 oder SCH80 CPVC-Ellbogen zu wählen, um eine Langzeitdruckresistenz und chemische Korrosionsbeständigkeit zu gewährleisten.
Photovoltaik, elektronische Halbleiter- und Medizinindustrie haben äußerst hohe Anforderungen an die Sauberkeit und chemische Resistenz von Pipeline und verwenden normalerweise CPVC SCH40- oder SCH80-Ellbogen, um sicherzustellen, dass hohe Purity-Medien nicht kontaminiert sind. Anträge für Kernkraftwerksanlagen erfordern spezielle strahlungsresistente CPVC-Materialien, die strenge Standards wie ASME NQA-1 entsprechen.
3. Größenstandards (DN und Zoll)
Die Größe des UPVC/CPVC -Ellbogens muss mit dem Rohrleitungssystem übereinstimmen. Zu den allgemeinen Standards gehören Metrik (DN15, DN50, DN100 usw.) und Imperial (1/2 ", 2", 4 "usw.).
In der elektronischen Halbleiter- und Photovoltaik-Industrie werden in der Regel aufgrund der Notwendigkeit einer hohen Präzisionsflüssigkeitsregelung (DN15 ~ DN50) ein kleiner Durchmesser verwendet. Ellbogen mit großer Durchmesser von DN80 ~ DN300 werden aufgrund der großen Durchflussraten häufig in der industriellen Abwasserbehandlung und der metallurgischen Industrie eingesetzt. Kernkraftwerke und die pharmazeutische Industrie müssen streng der Industriestandards einhalten, um eine genaue Größenabweichung zu gewährleisten, um Leckage- oder Kontaminationsrisiken zu vermeiden.
4. Branchenspezifische Zertifizierungen und Anforderungen
Unterschiedliche Branchen haben unterschiedliche Zertifizierungsanforderungen für Ellbogen:
Sicheres Trinkwasser / Trinkwasser: Muss der NSF / ANSI 61 -Lebensmittelsicherheitszertifizierung einhalten.
Electronic Semiconductor / Photovoltaic: Erfordert eine ultra-glatte innere Wand, um die Partikelabscheidung zu reduzieren, und einige Anwendungen erfordern eine halbf57-Zertifizierung.
Medizin: USP -Klasse VI oder FDA -Standards müssen erfüllt sein, um sicherzustellen, dass kein Weichmacher ausgelaugt wird.
Kernenergie: Die Qualitätszertifizierung von ASME NQA-1 muss übergeben werden und es müssen strahlungsbeständige modifizierte CPVC-Materialien verwendet werden.
5. Empfehlungen für Installation und Wartung
Verbindungsmethode: UPVC/CPVC -Ellbogen sind normalerweise mit Lösungsmitteln verbunden (PVC -Kleber). Stellen Sie während der Installation sicher, dass die Schnittstelle sauber und Öl frei ist.
Unterstützungsabstand: High-Temperature (CPVC) oder Rohre mit großer Durchmesser erfordern zusätzliche Stützrahmen, um eine Verformung aufgrund der thermischen Expansion oder der Flüssigkeitsauswirkungen zu vermeiden.
Regelmäßige Inspektion: In Branchen mit hohem Risiko wie chemischer und Kernenergie müssen Ellbogen regelmäßig auf Anzeichen von Rissen, Alterung oder Korrosion geprüft werden, und beschädigte Teile müssen rechtzeitig ersetzt werden.
