SCH8O/DIN UPVC/CPVC Kugelbodenventil

Das UPVC/CPVC-Kugelbodenventil ist ein hocheffizientes Flüssigkeitskontrollgerät, das für Rohrleitungssysteme in Industrie- und Baubereichen entwickelt wurde. Sein Design sorgt dafür, dass der Flüssigkeitsfluss beim Öffnen und Schließen nur minimal behindert wird, wodurch der Druckverlust reduziert und eine präzise Durchflusskontrolle im Handumdrehen erreicht wird.

Das einzigartige Kugelkerndesign ermöglicht eine reibungslose und einfache Bedienung und steigert die Effizienz erheblich. Aufgrund seiner Beständigkeit gegenüber hohen Temperaturen und Drücken eignet es sich für Anwendungen wie Wasseraufbereitung, chemische Verarbeitung und Abwasserbehandlung.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC Rückschlagventil
Nächste：SCH8O/DIN UPVC/CPVC Kugelrückschlagventil

Parameter Anwendung Technische Normen

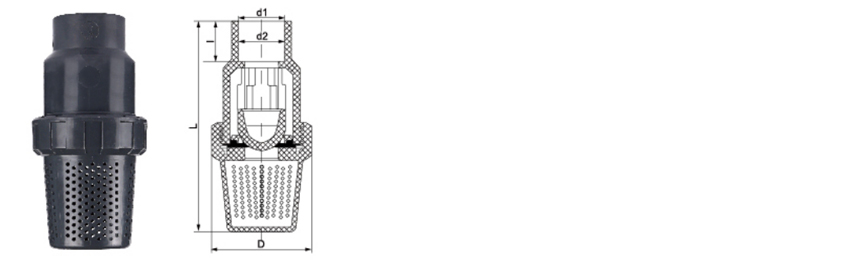

GRÖSSE/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · TANKBODEN · BÜNDLICHE BOHRUNG

UPVC/CPVC-Kugelbodenventil

Vollständiger Anschluss · Hebelbetätigt · Totbeinfreies Design

Das Kugelbodenventil SCH80/DIN UPVC/CPVC ist ein speziell entwickeltes Absperrventil für Tank-, Reaktor- und Behälterbodenauslässe. Dieses nach ASTM SCH80- und DIN-Standards hergestellte Ventil verfügt über eine bündig montierte Kugel, die Toträume und Sedimenteinschlüsse verhindert, die bei Standard-Kugelhähnen üblich sind. Das Full-Port-Design gewährleistet eine vollständige Entleerung des Behälterinhalts ohne Reststau. Das Ventilgehäuse ist aus UPVC für allgemeine chemische Anwendungen und aus CPVC für Anwendungen bei erhöhten Temperaturen bis 93 °C erhältlich. PTFE-Sitze und -Dichtungen sorgen für blasendichten Abschluss. Der Hebelgriff mit Arretierung ermöglicht eine sichere Positionshaltung. Dieses Ventil wurde speziell für Anwendungen entwickelt, bei denen eine vollständige Entleerung und Reinigung von Prozessbehältern erforderlich ist.

DN15-DN100

GRÖSSENBEREICH

PN10-PN16

DRUCKBEWERTUNG

-20°C bis 93°C

CPVC-REIHE

Spülbohrung

ENTWÄSSERUNGSDESIGN

Unterputz-Design

Die Kugel ist bündig mit der Tankbodenoberfläche positioniert, wodurch Toträume vermieden und die Ansammlung von Sedimenten verhindert wird. Dieses Design gewährleistet eine vollständige Entwässerung und vereinfacht die Reinigungsvorgänge.

Chemische und thermische Beständigkeit

UPVC- und CPVC-Materialien sind beständig gegen eine Vielzahl von Säuren, Basen und Salzen. CPVC erweitert den Service auf 93 °C. PTFE-Sitze sorgen für eine blasendichte Absperrung über den gesamten Druckbereich.

Voller Port-Flow

Die Kugelbohrung ist auf den Innendurchmesser des Rohrs abgestimmt, sorgt für einen ungehinderten Durchfluss beim Entleeren und minimiert den Druckabfall, der für schwerkraftgespeiste Tankauslässe von entscheidender Bedeutung ist.

Abschließbarer Griff

Der Hebelgriff verfügt über eine Verriegelungsfunktion zur Positionssicherung in geöffneter oder geschlossener Position und bietet so Sicherheit vor unbefugter Betätigung in kritischen Prozessen.

Technische Daten

Körpermaterial UPVC · CPVC

Kugelmaterial Verchromtes Messing (UPVC) · Massives CPVC

Sitz / Dichtung PTFE (Standard) · EPDM (optional)

Verbindung Buchse (Lösungsmittel) · Gewinde (NPT/BSPT) · Flansch (DIN)

Standards ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Griff Hebel · 90°-Drehung · Abschließbar

Entwässerungsleistung

Das Spülkugeldesign reduziert das Restvolumen auf weniger als 2 % des Rohrvolumens und sorgt so für eine nahezu vollständige Entleerung des Behälterinhalts.

Installationsausrichtung

Installieren Sie das Ventilgehäuse in vertikaler Position direkt unter dem Behälterauslass. Der Griff sollte so ausgerichtet sein, dass er leicht zugänglich ist. Bei Flanschverbindungen vollflächige Dichtungen verwenden und Schrauben gleichmäßig anziehen.

Anwendungsszenarien

Chemie und Metallurgie

Reaktorbodenauslässe, Tankablaufleitungen, Säuretransfer, Chargenverarbeitungsbehälter

Elektronik und Halbleiter

Lagertanks für Reinstwasser, chemische Sumpfabläufe, Nassbankentleerung

Energie & Photovoltaik

Batterieelektrolyttanks, Solarätzbäder, Kühlturmsümpfe

Wasseraufbereitung

Klärbeckenabflüsse, Filterrückspülauslässe, Umkehrosmose-Permeattanks, Abwassersümpfe

Pharmazeutik und Lebensmittel

DI-Wasserspeicher, CIP-Versorgungstanks, Zutatenmischgefäße, Sanitärabflüsse

Automobil & Allgemein

Abflüsse von Teilewaschanlagen, Böden von Farbtanks, Kühlmittelbehälter, Industriesümpfe

Installations- und Betriebshinweise

Montage: Direkt unter dem Behälterauslass mit senkrechtem Ventilkörper installieren. Stellen Sie sicher, dass der Griff ungehindert schwingen kann.
Flanschverbindungen: Vollflächige EPDM- oder PTFE-Dichtungen verwenden. Flanschschrauben gleichmäßig über Kreuz mit 15–20 Nm anziehen.
Lösungsmittelschweißen: Verwenden Sie für UPVC oder CPVC spezifische Grundierung und Kleber. Vor der Druckbeaufschlagung eine vollständige Aushärtungszeit einhalten.
Gewindeverbindungen: PTFE-Band auf Außengewinde auftragen. Mit einem Bandschlüssel handfest plus 1–2 Umdrehungen festziehen.
Betrieb: Lassen Sie das Ventil vierteljährlich laufen, um ein Festsitzen des Sitzes zu verhindern. Bei seltenem Betrieb schmieren Sie den Schaft mit Fett auf Silikonbasis.
Reinigung: Das bündige Bohrungsdesign ermöglicht eine einfache CIP-Reinigung (Clean-in-Place) ohne Demontage.

Kritische Betriebsgrenzen

Bei UPVC-Körpern darf die Temperatur 60 °C nicht überschreiten. CPVC max. 93 °C kontinuierlich. PTFE-Sitze max. 93°C.
Nicht für den Dampfbetrieb geeignet. Vermeiden Sie schnelle Temperaturschwankungen und plötzliche Druckstöße.
Nicht mit konzentrierter Salpetersäure (>15 %) in UPVC-Körpern verwenden.
Betätigen Sie das Ventil nicht mit übermäßiger Kraft – ein zu starkes Drehmoment kann die Schaftdichtung beschädigen.
Vermeiden Sie beim Einbau Stoßbelastungen oder mechanische Stöße auf das Ventilgehäuse.
Vor längerer UV-Einwirkung schützen. UV-beständige Beschichtung oder Beschattung verwenden.
Benutzen Sie das Ventil niemals als Stützpunkt für den Behälter oder die Rohrleitungen.

Häufige Fragen

Was ist der Vorteil eines bündigen Kugeldesigns für Tankbodenventile?

Das bündige Kugeldesign eliminiert Toträume und Sedimenteinschlüsse, die bei Standard-Kugelhähnen üblich sind. Bei geöffnetem Ventil schließt die Kugeloberfläche bündig mit dem Tankboden ab und ermöglicht so ein vollständiges Ablassen des Gefäßinhalts. Dieses Design vereinfacht außerdem die Reinigung und verringert das Risiko einer Produktkontamination bei der Chargenverarbeitung.

Wie wähle ich für dieses Ventil zwischen UPVC und CPVC?

UPVC eignet sich für allgemeine chemische Anwendungen mit Flüssigkeiten bis zu 60 °C. CPVC wird für Anwendungen empfohlen, die eine höhere Temperaturbeständigkeit (bis zu 93 °C) erfordern oder beim Umgang mit chlorhaltigen Medien. Die Auswahl sollte auf der spezifischen Prozesschemie und Betriebstemperatur basieren.

Kann dieses Ventil in horizontale Rohrleitungen eingebaut werden?

Das Kugelbodenventil ist speziell für den vertikalen Einbau unter Tanks und Behältern konzipiert. Der Einbau in horizontale Leitungen ist zwar möglich, die Spül- und Entwässerungsvorteile werden jedoch deutlich reduziert. Für horizontale Anwendungen wird ein Standard-Kugelhahn empfohlen.

Welche Wartung ist für dieses Ventil erforderlich?

Es wird empfohlen, die PTFE-Sitze und Schaft-O-Ringe regelmäßig zu überprüfen. Bei seltenem Betrieb das Ventil vierteljährlich aus- und wieder einschalten, um ein Festsitzen des Sitzes zu verhindern. Wenn am Schaft Undichtigkeiten auftreten, ziehen Sie die Stopfbuchsenmutter schrittweise fest. Ersetzen Sie die Sitze, wenn sie mehr als 0,5 mm abgenutzt sind.

Diese Kugelbodenventile werden in der Chemie-, Metallurgie-, Photovoltaik-, Nuklear-, Lithium-, elektronischen Halbleiter-, Lebensmittel-, Pharma-, Automobil- und industriellen Wasseraufbereitungsindustrie für den Umgang mit Säure-Alkali-Flüssigkeiten, Reinstwasser, Trinkwasser, Elektronikwasser und industriellen Abwasserleitungen eingesetzt.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC Kugelbodenventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC Kugelbodenventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Wo werden SCH 80 UPVC-Rohre in industriellen und kommerzie...
Jul 30,2026
Chemieverarbeiter, Betreiber von Wasseraufbereitungsanlagen und Industrieanlagen spezifizieren SCH 80 UPVC-Rohr überall dort, wo ein Rohrleitungssystem einem höheren Innendruck standhalten und aggressive...
mehr erfahren
Was macht SCH 80 UPVC-Rohre zu einer zuverlässigen Wahl fü...
Jul 23,2026
SCH 80 UPVC-Rohre haben bei gleichem Außendurchmesser eine dickere Wand als SCH 40-Rohre, was ihre Druckstufe erhöht und sie zum Standard für Industrieleitungen macht, die korrosive Chemikalien, heiße Prozessflüssi...
mehr erfahren
Warum SCH 80 UPVC-Rohre in industriellen Rohrleitungssyste...
Jul 16,2026
Die Wandstärke ist die einzige Spezifikation, die ein Rohr, das für hohen industriellen Druck ausgelegt ist, von einem Rohr für den leichten Wohnbereich unterscheidet. SCH 80 UPVC-Rohr reiht sich eindeut...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC Kugelbodenventil Branchenkenntnisse

Die Schlüsselrolle und Einbaupunkte von Kugelventilen in chemischen Flüssigkeitssystemen

In chemischen Flüssigkeitssystemen UPVC/CPVC-Kugelbodenhähne Aufgrund ihrer hervorragenden Korrosionsbeständigkeit, ihres leichten Designs und ihrer zuverlässigen Dichtungsleistung sind sie in vielen Schlüsselindustrien zum bevorzugten Ventiltyp geworden. Im Folgenden sind seine Kernaufgaben und Installationspunkte in verschiedenen Branchen aufgeführt:

1. Die Schlüsselrolle von Kugelventilen
Sichere Abdichtung und Flüssigkeitskontrolle
Das Kugelbodenventil verfügt über eine kugelförmige Schließstruktur, die ein schnelles Öffnen und Schließen ermöglicht, ein Austreten von Medien wirksam verhindert und für hochreine oder gefährliche Flüssigkeiten (wie Säuren, Laugen und organische Lösungsmittel) geeignet ist.
In der elektronischen Halbleiter- und Photovoltaikindustrie müssen Ventile eine Kontamination mit Metallionen vermeiden. UPVC/CPVC-Materialien eignen sich hervorragend für Reinstwasser, Ätzlösungen und andere Medien.

Korrosionsbeständigkeit und lange Lebensdauer
CPVC ist beständig gegen hohe Temperaturen (bis zu 90 °C oder mehr) und eignet sich für Kühlwassersysteme in Kernkraftwerken oder Beizprozesse in der Metallurgieindustrie.
UPVC ist beständig gegen korrosive Substanzen wie Chlor und Salz in der industriellen Abwasser- und Trinkwasseraufbereitung und verlängert so die Lebensdauer der Geräte.

Sanitäranwendungen
In den Bereichen Medizin und sicheres Trinkwasser ist die Innenwand des Kugelhahns glatt, um Bakterienwachstum zu verhindern und die FDA- oder NSF-Standards zu erfüllen.

Energieeinsparung und Umweltschutz
Die leichte Struktur reduziert die Belastung der Rohrleitungen, reduziert den Energieverbrauch im industriellen Wasseraufbereitungssystem und unterstützt die Einhaltung der Umweltvorschriften.

2. Installationspunkte
Prüfung der Materialanpassungsfähigkeit
Bestätigen Sie die Kompatibilität des Mediums mit UPVC/CPVC (z. B. konzentrierte Schwefelsäure und Benzollösungsmittel erfordern möglicherweise spezielle Materialien).
In der Flusssäureumgebung (HF) der Photovoltaikindustrie muss ein CPVC-verstärkter Ventilkörper ausgewählt werden.

Pipeline-Unterstützung und -Ausrichtung
Kunststoffventile sind weniger steif als Metallventile, und beim Einbau müssen Halterungen angebracht werden, um Verformungen aufgrund von Rohrleitungsbelastungen zu vermeiden, insbesondere in den Hochdruckleitungen von Kernkraftwerken.

Abdichtung und Befestigung
Wenn eine Flansch- oder Gewindeverbindung verwendet wird, müssen die Schrauben gleichmäßig angezogen werden, um lokale Spannungsrisse zu verhindern (z. B. PVDF-Rohrleitungssystem in der Halbleiterindustrie).
Es wird empfohlen, EPDM- oder PTFE-Materialien für Dichtungen zu verwenden, um sie an Hochtemperaturbedingungen anzupassen (z. B. Dampfleitungen in der metallurgischen Industrie).

Überlegungen zur Betriebsumgebung
Bei der Installation im Freien (z. B. in Wasseraufbereitungsanlagen) müssen UV-Schutzabdeckungen installiert werden, um die Alterung von UPVC zu verhindern.
In der Reinraumwerkstatt der Pharmaindustrie muss das Ventil nach dem Einbau gespült und passiviert werden.

Wartung und Prüfung
Überprüfen Sie regelmäßig den Verschleiß der Ventilkugel und des Ventilsitzes, insbesondere bei partikelhaltigen Medien im Industrieabwasser.
Wenn das System zum ersten Mal in Betrieb genommen wird, muss der Testdruck langsam erhöht werden, um die Auswirkungen von Wasserschlägen auf das Kunststoffventilgehäuse zu vermeiden.

3. Zusammenfassung der Branchenanwendung
Sicherheit und hohe Reinheit: Halbleiter, Photovoltaik und Medizin vertrauen auf seine schadstofffreien Eigenschaften.
Hohe Temperaturen und Korrosion: Kernkraft und Metallurgie geben der temperaturbeständigen Version von CPVC den Vorrang.
Umweltkonformität: Ersetzen Sie Metallventile in der Trinkwasser- und Industrieabwasseraufbereitung, um das Risiko von Schwermetallen zu reduzieren.
