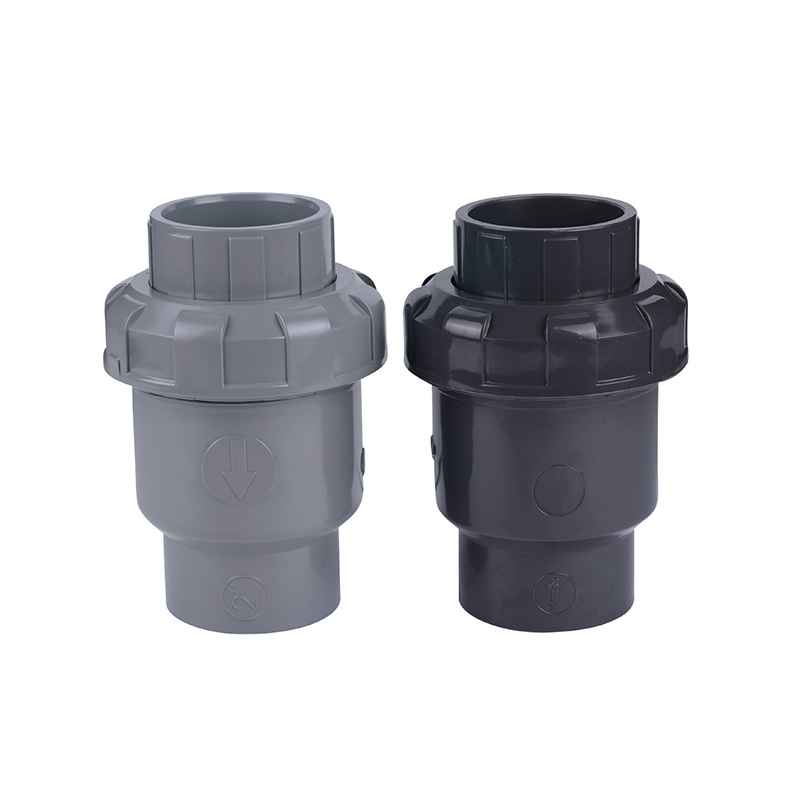

SCH8O/DIN UPVC/CPVC Kugelrückschlagventil

Das UPVC/CPVC-Kugelrückschlagventil ist ein hocheffizientes und zuverlässiges Flüssigkeitskontrollgerät, das für verschiedene Industrie- und Bauanwendungen entwickelt wurde. Sein kugelförmiges Design ermöglicht es dem Ventil, sich während des Flüssigkeitsflusses schnell zu öffnen und beim Rückfluss automatisch zu schließen, wodurch Rückfluss und Flüssigkeitsvermischung wirksam verhindert werden, um die Sicherheit und Effizienz des Systems zu gewährleisten.

Das Ventil wird häufig in der Wasseraufbereitungs-, chemischen Verarbeitungs-, Pharma- und Lebensmittelindustrie eingesetzt, insbesondere in Szenarien, in denen eine hohe Flüssigkeitsreinheit erforderlich ist. Sein einfacher Aufbau und die bequeme Installation machen es zu einer modernen Industrielösung für hohe Anforderungen an die Flüssigkeitskontrolle.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC Kugelbodenventil
Nächste：SCH8O/DIN UPVC/CPVC-Getriebe-Absperrklappe

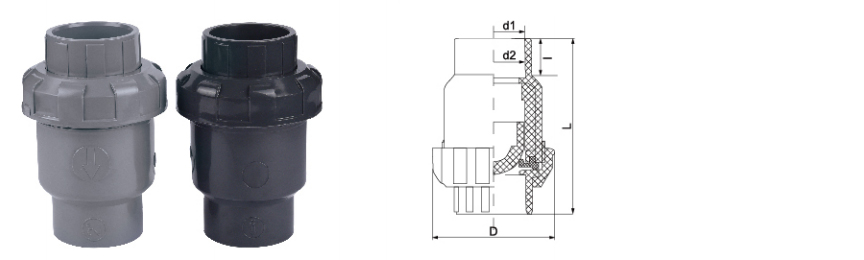

Parameter Anwendung Technische Normen

GRÖSSE/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · RÜCKSCHLAG · FEDERBELASTET

UPVC/CPVC-Kugelrückschlagventil

DN15–DN150 · PN10–PN16 · –20 °C bis 93 °C

Das Kugelrückschlagventil SCH80/DIN UPVC/CPVC ist eine federbelastete Rückschlagvorrichtung, die entwickelt wurde, um einen Rückfluss in korrosiven und hochreinen Flüssigkeitssystemen zu verhindern. Dieses nach ASTM SCH80- und DIN-Standards hergestellte Ventil verwendet eine federbelastete Kugel, die an einer Dichtung anliegt, um den Rückfluss zu blockieren und gleichzeitig einen freien Vorwärtsfluss zu ermöglichen. Das Kugeldesign sorgt für einen geringen Druckabfall und eine schnelle Schließreaktion. Das Ventilgehäuse ist aus UPVC für allgemeine chemische Anwendungen und aus CPVC für Anwendungen bei erhöhten Temperaturen bis 93 °C erhältlich. Die O-Ring-Dichtung, erhältlich in EPDM, FKM oder PTFE, gewährleistet eine leckagefreie Absperrung bei Rückströmung. Geeignet für horizontale und vertikale Installationen.

DN15 – DN150 Größenbereich

PN10 – PN16 Druckstufe

–20°C bis 93°C CPVC-Betriebsbereich

Ball & Frühling Mechanismus prüfen

⦿

Federbelasteter Kugelverschluss

Die federbelastete Kugel sorgt für eine schnelle Schließreaktion, um einen Rückfluss zu verhindern. Die Federkraft ist so kalibriert, dass auch bei niedrigen Vorwärtsflussgeschwindigkeiten ein positiver Sitz gewährleistet ist.

⦿

Chemische und thermische Beständigkeit

UPVC- und CPVC-Materialien sind beständig gegen eine Vielzahl von Säuren, Basen und Salzen. CPVC erweitert den Service auf 93 °C. Die Kugel- und Dichtungsmaterialien können hinsichtlich ihrer spezifischen chemischen Verträglichkeit ausgewählt werden.

⦿

Geringer Druckabfall

Das sphärische Kugeldesign minimiert die Durchflussbeschränkung während des Vorwärtsflusses, reduziert den Energieverbrauch des Systems und sorgt für die Aufrechterhaltung der Leitungseffizienz über den gesamten Betriebsbereich.

⦿

Horizontale oder vertikale Installation

Geeignet für horizontale und vertikale (Aufwärtsströmung) Installationen und bietet Designflexibilität für neue oder nachgerüstete Rohrleitungssysteme, ohne dass eine besondere Ausrichtung erforderlich ist.

Technische Spezifikationen

Körpermaterial UPVC · CPVC

Kugelmaterial Festes UPVC · PTFE · Edelstahl (optional)

Dichtungsmaterial EPDM · FKM (Viton) · PTFE

Federmaterial Edelstahl 304 · 316 (beschichtet)

Verbindung Buchse (Lösungsmittel) · Gewinde (NPT/BSPT)

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Leitfaden zur Auswahl von Dichtungen und Kugeln

EPDM-Dichtung Wasser, milde Säuren, Laugen · Bis 80°C

FKM-Dichtung Kohlenwasserstoffe, Öle, starke Oxidationsmittel · Bis zu 90°C

PTFE-Dichtung Aggressive Chemikalien, Lösungsmittel, hochrein · Bis 93°C

PTFE-Kugel Maximale chemische Beständigkeit, geringe Reibung

SS-Ball Hohe mechanische Festigkeit, Verschleißfestigkeit

Überprüfen Sie vor der Installation die Materialkompatibilität mit der Prozesschemie und der Temperatur.

Branchen und Anwendungen

◈ Chemie und Metallurgie Säuretransfer, Laugendosierung, Pumpenentladungsschutz, Beizlinien

◈ Elektronik und Halbleiter Reinstwasserverteilung, Chemikalienabgabe, CMP-Aufschlämmungsrückführung

◈ Energie & Photovoltaik Batterieelektrolyt, Ätzen von Solarzellen, Kühlwasserrücklaufleitungen

◈ Wasseraufbereitung Abwasserableitung, RO-Permeat, Entsalzung, Pumpenableitung

◈ Pharmazeutik und Lebensmittel DI-Wasserkreisläufe, CIP-Rücklauf, Sanitärleitungen, Zutatentransfer

◈ Automobil & Allgemein Teilewaschen, Farbumwälzung, Kühlwasser, Industrieabwasser

Installationsrichtlinien

Ausrichtung: Mit dem Flusspfeil in Vorwärtsflussrichtung einbauen. Bei horizontalen Leitungen sorgt die Feder für einen zuverlässigen Verschluss. Bei vertikalen Leitungen nur mit Aufwärtsströmungsrichtung installieren.
Upstream/Downstream: Lassen Sie mindestens 5 Rohrdurchmesser gerader Rohre stromaufwärts und 3 Durchmesser stromabwärts zu, um eine optimale Leistung zu erzielen.
Lösungsmittelschweißen: Verwenden Sie für UPVC oder CPVC spezifische Grundierung und Kleber. Vor der Druckbeaufschlagung eine vollständige Aushärtungszeit einhalten.
Gewindeverbindungen: PTFE-Band auf Außengewinde auftragen. Mit einem Bandschlüssel handfest plus 1–2 Umdrehungen festziehen.
Inspektion: Überprüfen Sie die Dichtung und die Kugel regelmäßig auf Verschleiß oder chemische Angriffe, insbesondere bei hohen Zyklen oder abrasivem Betrieb.

Kritische Einschränkungen

Bei UPVC-Körpern darf die Temperatur 60 °C nicht überschreiten. CPVC max. 93 °C kontinuierlich. Die zulässige Dichtungstemperatur darf nicht überschritten werden.
Nicht für den Dampfbetrieb geeignet. Vermeiden Sie schnelle Temperaturschwankungen und plötzliche Druckstöße.
Nicht für gasförmige Medien ausgelegt – Rückschlagventile sind nur für den Einsatz in Flüssigkeiten vorgesehen.
Federmaterial: Stellen Sie sicher, dass die Federlegierung mit der Prozesschemie kompatibel ist, um Korrosion und Ermüdung zu verhindern.
Vermeiden Sie den Betrieb mit hohem Feststoffgehalt oder abrasiven Schlämmen, die die Kugel- und Dichtungsoberfläche beschädigen könnten.
Ventilkörper vor direkter UV-Einstrahlung schützen. UV-stabilisiertes Material verwenden oder Schutzanstrich auftragen.
Nicht in Systemen mit pulsierendem Durchfluss installieren, da dies zu schnellen Zyklen und vorzeitigem Verschleiß führen kann.

Fehlerbehebung vor Ort

Ventil schließt nicht vollständig

Überprüfen Sie, ob zwischen Kugel und Dichtung Schmutz eingeklemmt ist. Überprüfen Sie die Dichtung auf Verschleiß oder chemische Zersetzung. Stellen Sie sicher, dass die Feder nicht gebrochen oder korrodiert ist. Ersetzen Sie beschädigte Komponenten.

Übermäßiger Druckabfall

Die Federspannung ist möglicherweise zu hoch für den Systemfluss. Überprüfen Sie die Ventilgröße. Für Anwendungen mit geringem Durchfluss sollten Sie eine Option mit geringerer Federkraft in Betracht ziehen. Überprüfen Sie, ob Fremdkörper die Bewegung der Kugel behindern.

Ratterndes Geräusch während des Betriebs

Die Strömungsgeschwindigkeit ist möglicherweise zu niedrig, was zu einer Instabilität der Kugel führt. Erhöhen Sie die Durchflussmenge oder installieren Sie eine leichtere Feder. Bei pulsierendem Durchfluss sollten Sie eine gedämpfte Rückschlagventilkonstruktion in Betracht ziehen.

Leckage in umgekehrter Richtung

Überprüfen Sie die Dichtung auf Beschädigung oder Verformung. Stellen Sie sicher, dass der Ball richtig sitzt. Überprüfen Sie bei PTFE-Dichtungen den Kaltfluss bei erhöhten Temperaturen. Bei Verschleiß die Dichtung ersetzen.

Diese Kugelrückschlagventile werden in der Chemie-, Metallurgie-, Photovoltaik-, Nuklear-, Lithium-, elektronischen Halbleiter-, Lebensmittel-, Pharma-, Automobil- und industriellen Wasseraufbereitungsindustrie für den Umgang mit Säure-Alkali-Flüssigkeiten, Reinstwasser, Trinkwasser, elektronischem Wasser und industriellen Abwasserleitungen eingesetzt.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC Kugelrückschlagventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC Kugelrückschlagventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Wo werden SCH 80 UPVC-Rohre in industriellen und kommerzie...
Jul 30,2026
Chemieverarbeiter, Betreiber von Wasseraufbereitungsanlagen und Industrieanlagen spezifizieren SCH 80 UPVC-Rohr überall dort, wo ein Rohrleitungssystem einem höheren Innendruck standhalten und aggressive...
mehr erfahren
Was macht SCH 80 UPVC-Rohre zu einer zuverlässigen Wahl fü...
Jul 23,2026
SCH 80 UPVC-Rohre haben bei gleichem Außendurchmesser eine dickere Wand als SCH 40-Rohre, was ihre Druckstufe erhöht und sie zum Standard für Industrieleitungen macht, die korrosive Chemikalien, heiße Prozessflüssi...
mehr erfahren
Warum SCH 80 UPVC-Rohre in industriellen Rohrleitungssyste...
Jul 16,2026
Die Wandstärke ist die einzige Spezifikation, die ein Rohr, das für hohen industriellen Druck ausgelegt ist, von einem Rohr für den leichten Wohnbereich unterscheidet. SCH 80 UPVC-Rohr reiht sich eindeut...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC Kugelrückschlagventil Branchenkenntnisse

So wählen Sie richtig aus UPVC/CPVC-Kugelrückschlagventil ? Schlüsselfaktoren und Branchenanwendungsleitfaden

Kugelrückschlagventile aus UPVC (weichmacherfreies Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid) werden aufgrund ihrer Korrosionsbeständigkeit, ihres geringen Gewichts und ihres hohen Preis-Leistungs-Verhältnisses in vielen Branchen häufig eingesetzt. Die richtige Auswahl erfordert eine umfassende Berücksichtigung der Medieneigenschaften, Arbeitsbedingungen und branchenspezifischen Anforderungen. Im Folgenden sind wichtige Auswahlpunkte und typische Branchenanwendungsanalysen aufgeführt:

1. Medienkompatibilität
UPVC: Geeignet für schwach saure, schwach alkalische und klare Wassermedien bei Raumtemperatur (≤60 °C), wie Trinkwasser, industrielle Wasseraufbereitung usw.
CPVC: Höhere Temperaturbeständigkeit (≤90 °C), widersteht starken Säuren, starken Laugen und einigen organischen Lösungsmitteln und eignet sich für den Transport chemischer Flüssigkeiten in der elektronischen Halbleiterindustrie oder die Ätzabwasserbehandlung in der Photovoltaikindustrie.

2. Druck- und Durchflussanforderungen
Niederdrucksysteme (z. B. die Reinwasserversorgung in der Medizinindustrie) können Standarddruckniveaus (PN10~16) wählen.
Bei Hochdruck- oder Impulsbedingungen (z. B. Kühlkreislaufsysteme in der Metallurgie) muss die Drucktragfähigkeit des Ventilkörpers überprüft und gegebenenfalls eine verstärkte Struktur gewählt werden.

3. Spezielle Branchenanforderungen
Kernkraftwerke: müssen die Zertifizierung von strahlungsbeständigem Material einhalten und sicherstellen, dass kein Leck austritt, um Umweltverschmutzung zu verhindern.
Industrielles Abwasser: Bei körnigen Medien empfiehlt sich der Einsatz eines Kugelrückschlagventils mit Antiblockier-Ausführung, um ein Hängenbleiben der Ventilkugel zu vermeiden.
Sicheres Trinkwasser: Das Material des Ventilkörpers muss NSF/ANSI 61 und andere Trinkwassersicherheitszertifizierungen erfüllen.

4. Installationsumgebung
Für platzbeschränkte Szenarien (z. B. Serviceleitungen für elektronische Halbleiterfabriken) sollten kompakte Flansche oder Gewindeverbindungsarten gewählt werden.
Korrosive Umgebungen (z. B. saure Abwasserleitungen in der Photovoltaikindustrie) erfordern zusätzliche Überprüfungen der Verträglichkeit von Dichtungsmaterialien (z. B. EPDM, FPM).

5. Wartung und Lebensdauer
Für Systeme, die häufig gestartet und gestoppt werden (z. B. CIP-Reinigungsleitungen in der Pharmaindustrie), wird empfohlen, verschleißfeste Ventilkugeln (z. B. Keramikbeschichtungen) zu wählen, um die Wartungshäufigkeit zu reduzieren.
