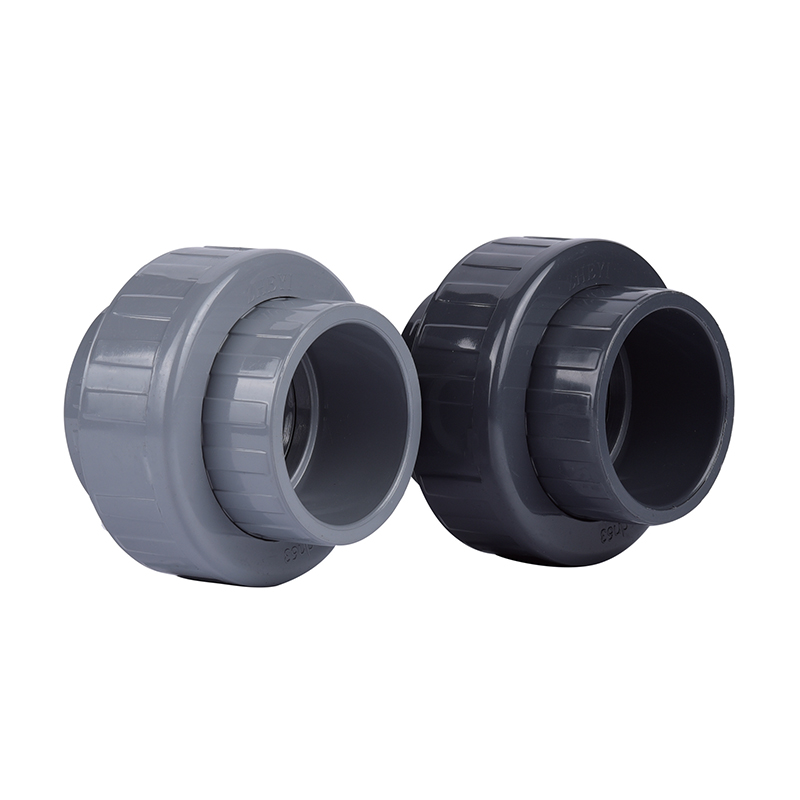

SCH8O/DIN UPVC/CPVC Ⅰ Anschluss

Die UPVC/CPVCⅠ-Verbindung zeichnet sich durch ein einzigartiges Design aus, das eine schnelle und einfache Installation ohne komplexe Werkzeuge oder Fachkenntnisse ermöglicht. Seine besondere Dichtungsstruktur sorgt dafür, dass bei der Flüssigkeitsübertragung keine Leckage auftritt, was die Sicherheit und Stabilität des Systems erhöht.

Aufgrund seiner leichten Bauweise und geringen Wartungskosten ist es eine Wahl für Industrie-, Bau- und Wohnrohrsysteme. Wir sind bestrebt, qualitativ hochwertige UPVC/CPVCⅠ-Verbindungen bereitzustellen, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC Ⅱ Anschluss
Nächste：SCH8O/DIN UPVC/CPVC-Buchsenadapter

Parameter Anwendung Technische Normen

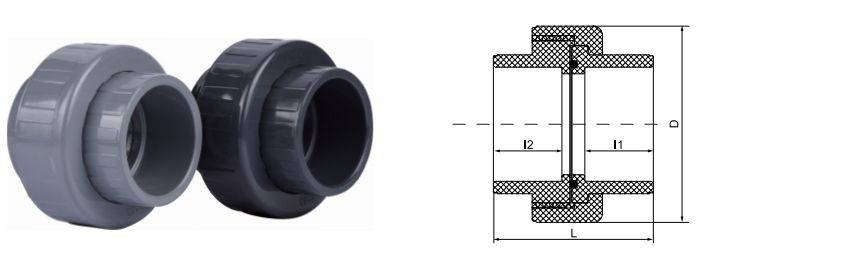

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · DREITEILIG

UPVC / CPVC I Union

Die SCH80/DIN UPVC/CPVC I-Verbindung ist eine spezielle dreiteilige Rohrverschraubung, die das schnelle Verbinden und Trennen von Rohrleitungsabschnitten ermöglicht, ohne dass dauerhafte Änderungen am System erforderlich sind. Diese Verbindungen werden in Übereinstimmung mit den ASTM SCH80- und DIN-Standards hergestellt und bieten eine vielseitige Schnittstelle für die Handhabung von Hochdruckflüssigkeiten. Die UPVC-Variante (weichmacherfreies Polyvinylchlorid) ist für allgemeine Chemikalienbeständigkeit und Wassersysteme mit Umgebungstemperatur konzipiert, während die CPVC-Variante (chloriertes Polyvinylchlorid) die Einsatzmöglichkeiten auf korrosive Umgebungen mit hohen Temperaturen erweitert. Die interne O-Ring-Dichtung sorgt für einen leckagefreien Übergang und macht sie zu einer kritischen Komponente für Systeme, die häufige Wartung oder modulare Neukonfigurationen in der Schwerindustrie erfordern.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Dual-Standard-Kompatibilität

Erhältlich in den Maßangaben SCH80 (ANSI) und DIN, was eine nahtlose Integration in internationale Rohrleitungsprojekte und bestehende Infrastrukturen gewährleistet.

⦿

Chemische Inertheit

Die Polymerstruktur widersteht Oxidation, Ablagerungen und elektrochemischer Korrosion und bewahrt die strukturelle Integrität beim Transport aggressiver Säuren, Basen und Salze.

⦿

Wärmewiderstandsbereich

UPVC-Einheiten unterstützen den Betrieb bei bis zu 60 °C, während CPVC-Varianten Hochtemperaturflüssigkeiten bis zu 95 °C aufnehmen und Stabilität für die Kernkraft- und Lithiumbatterieverarbeitung bieten.

⦿

Hochdruckbewertung

Die SCH80-Wandstärke bietet im Vergleich zu Standard-SCH40-Fittings eine höhere mechanische Festigkeit und Druckhaltefähigkeit.

Technischer Parametersatz

Technischer Parameter Spezifikationsdetail

Materialzusammensetzung UPVC (Polyvinylchlorid) / CPVC (chloriertes Polyvinylchlorid)

Einhaltung von Standards ASTM D2467 (SCH80), DIN 8061/8062

Dichtungsmaterial O-Ringe aus EPDM/FKM (Viton) für chemische Kompatibilität

Verbindungstypen Buchse (Solvent Weld) oder Gewinde (NPT/BSPT)

Arbeitsdruck PN10 / PN16 (Abhängig von Temperatur und Durchmesser)

Primäre Anwendungsszenarien

⚙

Halbleiter und Elektronik

Förderung von Reinstwasser (UPW) und Chemikalien in Elektronikqualität in Reinraumumgebungen zur Vermeidung ionischer Kontamination.

⚙

Energie- und Chemieverarbeitung

Umgang mit Elektrolyten bei der Herstellung von Lithiumbatterien, bei der Herstellung von Solar-Photovoltaikzellen und beim Säure-Basen-Transport in metallurgischen Anlagen.

⚙

Wasseraufbereitung

Integration in industrielle Abwasseraufbereitungsanlagen, Entsalzungssysteme und Trinkwasserverteilungsnetze.

⚙

Lebensmittel und Arzneimittel

Flüssigkeitstransport in sanitären Umgebungen, die ungiftige, nicht auslaugende Rohrleitungsmaterialien erfordern, die den FDA- und NSF-Standards entsprechen.

Installationsrichtlinien

Auftragen von Lösungsmittelzement: Stellen Sie sicher, dass die Muffe und das Rohrende sauber und trocken sind, bevor Sie die entsprechende Grundierung und den Lösungsmittelzement auftragen. Warten Sie vor der Systemaktivierung eine ausreichende Aushärtezeit auf der Grundlage der Drucktabellen des Herstellers.
Dichtungsprüfung: Stellen Sie vor dem Zusammenbau sicher, dass der O-Ring richtig sitzt und frei von Schmutz ist. Bei Bedarf mit einem Gleitmittel auf Silikonbasis schmieren; Vermeiden Sie Öle auf Erdölbasis, die EPDM-Dichtungen angreifen können.
Wärmeausdehnung: Berücksichtigen Sie bei Hochtemperatur-CPVC-Installationen den linearen Ausdehnungskoeffizienten. Die Verbindungen sollten so positioniert werden, dass eine übermäßige Belastung durch thermische Bewegung vermieden wird.
Lagerbedingungen: Lagern Sie die Fittings an einem schattigen Ort ohne direkte UV-Einstrahlung, um eine langfristige Versprödung des Materials zu verhindern. Bewahren Sie die Geräte in der Originalverpackung auf, um Gewinde und Dichtflächen vor mechanischer Beschädigung zu schützen.

Wichtige Wartungshinweise

Ersetzen Sie nach jeder Demontage immer die O-Ring-Dichtung. Die Wiederverwendung komprimierter Dichtungen führt zu unvorhersehbaren Leckagen.
Überprüfen Sie die Gewinde der Überwurfmutter regelmäßig auf Anzeichen von Verformung oder Weißbruch, insbesondere in Systemen mit häufigen Temperaturwechseln.
Verwenden Sie keine Metallwerkzeuge, um die Überwurfmutter weiter als handfest plus eine Vierteldrehung festzuziehen. Übermäßiges Anziehen führt zu Spannungsrissen in thermoplastischen Muttern.
Führen Sie für CPVC-Verbindungen im kontinuierlichen Heißbetrieb über 80 °C ein halbjährliches Inspektionsprotokoll auf Materialverfärbungen oder Oberflächenrisse ein.
