{config.cms_name} Heim / Produkte / UPVC/CPVC -Ausstattung / SCH8O/DIN UPVC/CPVC-Buchsenadapter
Zheyi Pipeline (Wuhan) Co., Ltd.
Mass angefertigt SCH8O/DIN UPVC/CPVC-Buchsenadapter Für Lebensmittelindustrie/Automobil/Elektronik

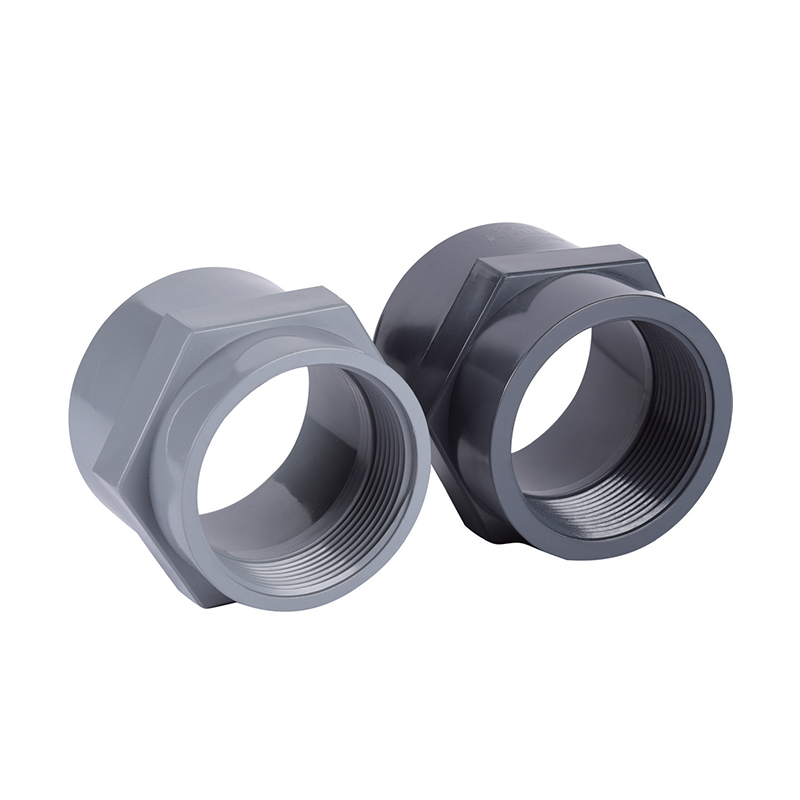

SCH8O/DIN UPVC/CPVC-Buchsenadapter

SCH8O/DIN UPVC/CPVC-Buchsenadapter

Der UPVC/CPVC-Innenadapter sorgt für eine sichere Verbindung mit Standard-Rohrverschraubungen, verhindert wirksam Leckagen und verbessert die Sicherheit und Zuverlässigkeit des Rohrleitungssystems.

Es wird häufig in Haushaltsinstallationssystemen, HLK-Systemen und dem industriellen Flüssigkeitstransport eingesetzt. Unsere UPVC/CPVC-Buchsenadapter bieten Leistung und Haltbarkeit mit Vorteilen wie leichter Bauweise, einfacher Installation und niedrigen Wartungskosten.

Kontaktieren Sie uns
  • SCH8O/DIN UPVC/CPVC-Buchsenadapter
Vorherige：SCH8O/DIN UPVC/CPVC Ⅰ Anschluss
Nächste：SCH8O/DIN UPVC/CPVC-Steckeradapter

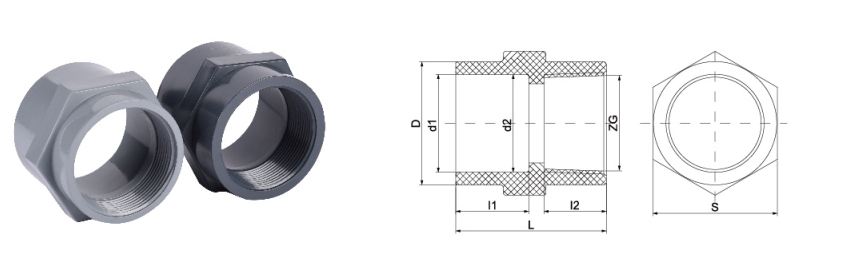

Parameter Anwendung Technische Normen

  • GRÖSSE/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    dn75

    DN90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NVV

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NVV

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · GEWINDEÜBERGANG
UPVC/CPVC-Buchsenadapter
Buchse x Innengewinde · NPT / BSPT · PN10-PN16
Der SCH80/DIN UPVC/CPVC-Innenadapter ist ein wichtiges thermoplastisches Fitting, das entwickelt wurde, um den Übergang zwischen nichtmetallischen Rohrleitungen und Außengewindekomponenten wie Ventilen, Manometern oder metallischen Rohrabschnitten zu erleichtern. Diese gemäß Schedule 80 (SCH80) oder DIN-Normen hergestellten Adapter sind mit einer größeren Wandstärke ausgestattet, um im Vergleich zu Standardanschlüssen höheren Innendrücken und mechanischen Belastungen standzuhalten. Die Innengewinde sind präzisionsgefertigt, um eine auslaufsichere Abdichtung bei der Integration in Druckrohrsysteme zu gewährleisten. Durch die Verwendung von UPVC-Harzen (nicht plastifiziertes Polyvinylchlorid) oder CPVC-Harzen (chloriertes Polyvinylchlorid) stellen diese Komponenten eine chemisch inerte Lösung für den Transport korrosiver Flüssigkeiten und hochreinen Wassers dar und bewahren die strukturelle Integrität über einen breiten Bereich industrieller Temperaturen und chemischer Konzentrationen hinweg.
UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Chemische Inertheit
Die Beständigkeit gegen ein breites Spektrum an Säuren, Basen und Salzen verhindert Materialabbau und Flüssigkeitsverunreinigungen in empfindlichen Verarbeitungsumgebungen.
②
Thermische Stabilität
CPVC-Varianten unterstützen Betriebstemperaturen von bis zu 93 °C (200 °F) und eignen sich daher für die Handhabung heißer korrosiver Flüssigkeiten und industrielle Wassersysteme.
③
Geringer Reibungsverlust
Die glatte Innenoberfläche minimiert Turbulenzen und Druckabfall und reduziert den Energiebedarf für den Flüssigkeitstransport.
④
Standardisierte Kompatibilität
Die Einhaltung der Maßnormen SCH80 und DIN gewährleistet eine nahtlose Integration in die globale industrielle Rohrleitungsinfrastruktur und -ausrüstung.
Technische Spezifikationen
Materialoptionen UPVC (Grau/Blau) / CPVC (Hellgrau/Creme)
Standardkonformität ASTM D2467 (SCH80), DIN 8063, ISO 1452
Druckstufe Druckklassen PN10, PN16 oder SCH80
Verbindungstyp Buchse (Lösungsmittelzement) x NPT/BSPT-Innengewinde
Größenbereich 1/2" bis 4" (DN15 - DN100)
Thread-Kompatibilität
Innengewinde sind für die Verbindung mit standardmäßigen NPT- oder BSPT-Außengewindekomponenten konzipiert. Die konische Gewindegeometrie sorgt in Kombination mit PTFE-Band für eine mechanische Pressdichtung. Wählen Sie für Systeme, die hochreine Medien verarbeiten, Gewinde mit reduzierten Gratspezifikationen.
Chemische Beständigkeit
UPVC bietet Beständigkeit gegen die meisten anorganischen Säuren und Basen bis 60 °C. CPVC erweitert die chemische Kompatibilität auf ein breiteres Spektrum organischer Säuren und chlorierter Medien bei erhöhten Temperaturen. Überprüfen Sie immer die Kompatibilität mit der spezifischen Prozesschemie.
Primäre Anwendungsszenarien
⛭
Chemie und Metallurgie
Förderung von Schwefelsäure, Salzsäure und Natronlauge in Beiz- und Verarbeitungslinien.
⛭
Elektronik und Halbleiter
Verteilung von Reinstwasser (UPW) und Chemikalien in Elektronikqualität, bei denen eine ionische Kontamination vermieden werden muss.
⛭
Erneuerbare Energie
Rohrleitungssysteme für die Herstellung von Lithiumbatterien und Photovoltaikzellen (PV).
⛭
Wasseraufbereitung
Umgang mit Industrieabwasser, RO-Permeat (Umkehrosmose) und Trinkwasserverteilung.
⛭
Lebensmittel und Arzneimittel
Sanitärer Transport von deionisiertem Wasser und CIP-Lösungen (Cleaning-in-Place).
Installationsrichtlinien
  • Gewindeabdichtung: Verwenden Sie nur PTFE-Band (Teflon), das für Kunststoffgewinde geeignet ist. Vermeiden Sie die Verwendung von lösungsmittelhaltigen Rohrspinnmitteln, die in UPVC- oder CPVC-Materialien zu umgebungsbedingten Spannungsrissen (ESC) führen können.
  • Drehmomentmanagement: Ziehen Sie die Adapter mit Innengewinde nicht zu fest an. Bei übermäßiger mechanischer Krafteinwirkung besteht bei Kunststofffäden die Gefahr, dass sie sich ablösen oder reißen. Ein handfestes Anziehen plus ein bis zwei Umdrehungen ist im Allgemeinen ausreichend.
  • Lösungsmittelzementierung: Stellen Sie sicher, dass das Schaftende gereinigt und grundiert ist, bevor Sie den entsprechenden Lösungsmittelzement auftragen. Beachten Sie die empfohlenen Abbinde- und Aushärtezeiten im Verhältnis zur Umgebungstemperatur und zum Rohrdurchmesser.
  • Lagerbedingungen: Bewahren Sie die Armaturen an einem kühlen, schattigen Ort ohne direkte UV-Einstrahlung auf, um eine langfristige Versprödung zu vermeiden. Bewahren Sie die Komponenten in der Originalverpackung auf, um die Gewinde vor physischer Beschädigung und Ablagerungen zu schützen.
Kritische Einschränkungen
  • Verwenden Sie CPVC-Innenadapter nicht mit oxidierenden Säuren wie Salpetersäure in einer Konzentration über 15 % bei erhöhten Temperaturen.
  • Vermeiden Sie Stoßbelastungen oder plötzliche Druckstöße über dem 1,5-fachen Nennbetriebsdruck.
  • Ohne Schutzbeschichtung nicht für Dampfbetrieb oder ständige UV-Einwirkung geeignet.
  • Verwenden Sie niemals Metallrohrzangen direkt am Kunststoffadaptergehäuse. Verwenden Sie Bandschlüssel oder gepolsterte Werkzeuge, um ein Einritzen der Oberfläche zu verhindern.
  • Tragen Sie kein Gewindedichtmittel auf die ersten beiden Gewinde auf, um ein Eindringen des Dichtmittels in den Flüssigkeitsstrom zu verhindern.
Diese weiblichen Adapter werden in der Chemie-, Metallurgie-, Photovoltaik-, Nuklear-, Lithium-, elektronischen Halbleiter-, Lebensmittel-, Pharma-, Automobil- und industriellen Wasseraufbereitungsindustrie für den Umgang mit Säure-Alkali-Flüssigkeiten, Reinstwasser, Trinkwasser, elektronischem Wasser und industriellen Abwasserleitungen eingesetzt.
ASTM D2467 DIN 8063 ISO 1452 SCH80 bewertet Kompatibel mit PTFE-Band
