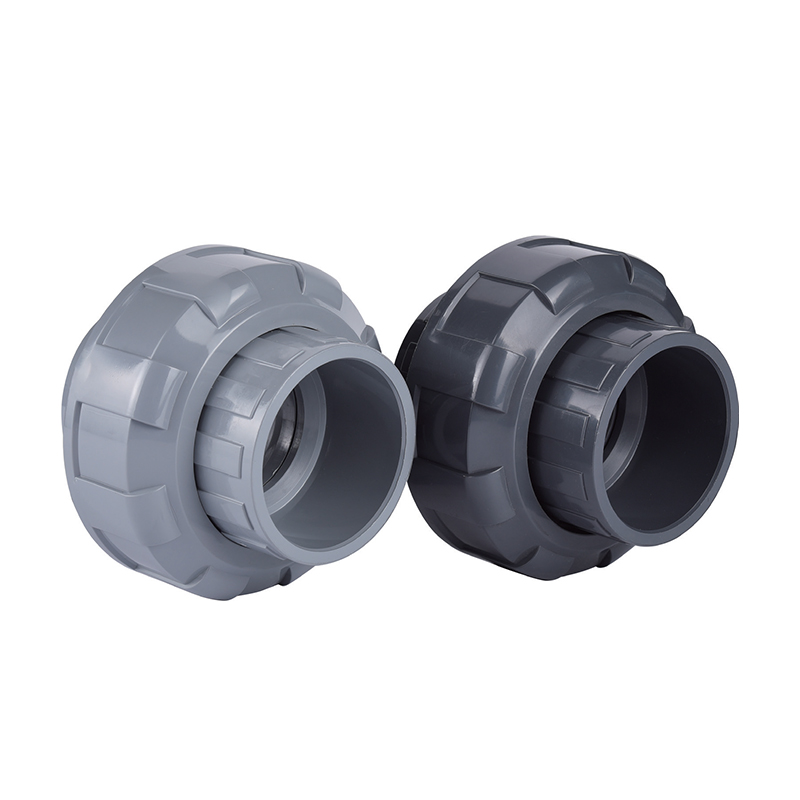

SCH8O/DIN UPVC/CPVC Ⅱ Anschluss

Die UPVC/CPVCⅡ-Verbindung weist Anti-Aging-Eigenschaften auf und behält die physikalische und chemische Leistung auch in rauen Umgebungen bei. Sein Design ermöglicht eine schnelle und einfache Installation ohne komplexe Werkzeuge, was Zeit und Kosten spart.

Die Verbindung bietet eine außergewöhnliche Dichtleistung, verhindert wirksam Leckagen und gewährleistet die Stabilität und Sicherheit des Systems.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC Sattelgelenk
Nächste：SCH8O/DIN UPVC/CPVC Ⅰ Anschluss

Parameter Anwendung Technische Normen

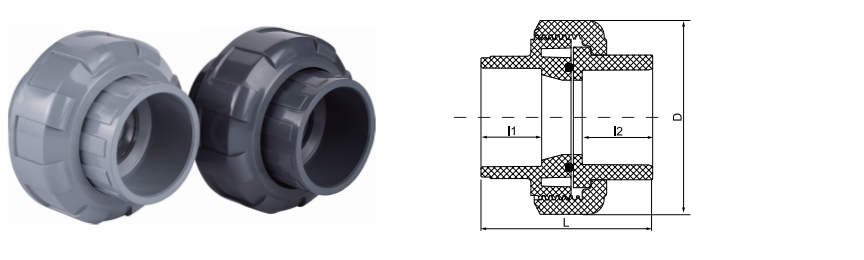

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · DREITEILIGE VERBINDUNG

UPVC/CPVC Typ II Union

Buchse oder Gewinde · EPDM/FKM-Dichtung · Dualer Standard

Die SCH80/DIN UPVC/CPVC II-Verbindung ist eine wichtige Komponente, die für die sichere Verbindung und einfache Wartung industrieller thermoplastischer Rohrleitungssysteme entwickelt wurde. Diese Verbindung wurde entwickelt, um sowohl ASTM Schedule 80 als auch metrische DIN-Standards zu erfüllen. Sie verfügt über eine dreiteilige Konstruktion, die das Trennen von Rohrabschnitten ermöglicht, ohne die Leitung zu durchtrennen. Die UPVC-Variante (weichmacherfreies Polyvinylchlorid) bietet chemische Beständigkeit für die allgemeine Wasseraufbereitung und den Transport korrosiver Flüssigkeiten, während die CPVC-Variante (chloriertes Polyvinylchlorid) speziell für Anwendungen bei höheren Temperaturen und aggressive chemische Verarbeitung eingesetzt wird. Die präzisionsgefertigten Gewinde und hochwertigen EPDM- oder FKM-O-Ringe sorgen für eine auslaufsichere Abdichtung unter Nenndruckbedingungen und machen es zu einer Standardwahl für die Handhabung hochreiner und industrieller Flüssigkeiten.

Dual-Standard-Kompatibilität

Erhältlich in den Spezifikationen SCH80 (ASTM) und DIN zur nahtlosen Integration in verschiedene internationale Rohrleitungskonfigurationen.

Materialvielfalt

UPVC-Optionen für korrosive Flüssigkeiten bei Umgebungstemperatur und CPVC für chemische Beständigkeit bei erhöhten Temperaturen bis zu 93 °C (200 °F).

Wartbarkeit des Systems

Das Verbindungsdesign ermöglicht einen schnellen Ventil- oder Geräteaustausch und reduziert Ausfallzeiten in kontinuierlichen Verarbeitungsumgebungen.

Chemische Trägheit

Nicht korrosives thermoplastisches Material verhindert das Auslaugen von Ionen und sorgt so für die Reinheit des Mediums in empfindlichen elektronischen oder pharmazeutischen Anwendungen.

Technische Spezifikationen

Materialoptionen

UPVC (Grau), CPVC (Hellgrau/Beige)

Druckstufe

PN16 oder SCH80 (variiert je nach Größe und Temperatur)

Verbindungstyp

Sockel (Lösungsmittelzement) oder Gewinde (NPT/PT)

Dichtungsmaterial

O-Ringe aus EPDM oder FKM (Viton).

Standardkonformität

ASTM D2467, ASTM F439, DIN 8063

▣

Halbleiter und Elektronik

Transport von Reinstwasser (UPW) und Chemikalien in Elektronikqualität, bei denen metallische Verunreinigungen beseitigt werden müssen.

▣

Chemie und Metallurgie

Förderung von Säuren, Basen und Salzen in Galvaniklinien, Beizprozessen und Chemikaliendosiersystemen.

▣

Erneuerbare Energie

Rohrleitungen für die Herstellung von Photovoltaikzellen (PV) und die Elektrolytverarbeitung von Lithium-Ionen-Batterien.

▣

Industrielle Wasseraufbereitung

Umgang mit Industrieabwasser, Meerwasserentsalzung und Trinkwasserverteilung.

▣

Lebensmittel und Arzneimittel

Sanitärer Transport von deionisiertem Wasser und CIP-Lösungen (Cleaning-in-Place).

Installationsrichtlinien

Lösungsmittelschweißen: Stellen Sie sicher, dass die Rohrenden rechtwinklig und entgratet sind. Verwenden Sie die entsprechende Grundierung und den für das Material spezifischen Lösungsmittelkleber (UPVC vs. CPVC), um eine molekulare Verbindung sicherzustellen.
O-Ring-Inspektion: Stellen Sie vor dem Zusammenbau sicher, dass der O-Ring richtig in seiner Nut sitzt und frei von Schmutz ist, um Bypass-Leckagen zu verhindern.
Anziehen von Hand: Verschraubungen sollten im Allgemeinen von Hand angezogen werden. Vermeiden Sie ein zu starkes Anziehen mit Schraubenschlüsseln, da übermäßige Kraft zu Spannungsrissen in thermoplastischen Mutternkomponenten führen kann.
Lagerbedingungen: In einer kühlen, trockenen Umgebung ohne direkte UV-Einstrahlung lagern, um eine langfristige Verschlechterung der Polymerstruktur zu verhindern.
Wärmeausdehnung: Stellen Sie beim Einsatz in CPVC-Hochtemperaturleitungen sicher, dass das Rohrleitungssystem über ausreichende Dehnungsschleifen verfügt, um mechanische Belastungen der Verbindungsverbindungen zu verhindern.

Wartung und Inspektion

Überprüfen Sie die Überwurfmutter regelmäßig auf Anzeichen von Kriechen oder Rissen, insbesondere bei thermischen Anwendungen mit hohen Zyklen.
Ersetzen Sie die O-Ringe bei jeder Demontage. Die Wiederverwendung komprimierter oder gealterter Dichtungen beeinträchtigt die Leckageintegrität.
Überprüfen Sie CPVC-Verbindungen im Einsatz mit heißen Chemikalien jährlich auf Farbveränderungen oder Oberflächenerweichungen als Anzeichen für einen chemischen Angriff.
Verwenden Sie keine Schmiermittel auf Erdölbasis für Gewinde oder O-Ringe. Verwenden Sie ausschließlich für Thermoplaste zugelassene Gleitmittel auf Silikonbasis oder PTFE.
Stellen Sie beim Wiederanschließen nach der Wartung sicher, dass die Gewinde sauber und unbeschädigt sind. Ein Verkanten führt zum sofortigen Versagen der Dichtung.

Diese Gewerkschaften sind in der Chemie-, Metallurgie-, Photovoltaik-, Nuklear-, Lithium-, elektronischen Halbleiter-, Lebensmittel-, Pharma-, Automobil- und industriellen Wasseraufbereitungsindustrie für den Umgang mit Säure-Alkali-Flüssigkeiten, Reinstwasser, Trinkwasser, Wasser in elektronischer Qualität und industriellen Abwasserleitungen weit verbreitet.
