SCH8O/DIN UPVC/CPVC Reduzier-T-Shirt

UPVC/CPVC-Reduzier-T-Stücke werden in der Wasseraufbereitungs-, Chemie- und Bauindustrie verwendet. Es besteht aus hochwertigen UPVC- oder CPVC-Materialien und zeichnet sich durch Korrosionsbeständigkeit und Hochtemperaturleistung aus.

Das Reduzier-T-Stück ist für die Verbindung von Rohren mit unterschiedlichen Durchmessern konzipiert, ermöglicht reibungslose Übergänge im Rohrleitungssystem, verringert den Strömungswiderstand und verbessert die Gesamteffizienz. Es ist einfach zu installieren, bietet Abdichtung, um Leckagen zu verhindern, und ist leicht für bequemen Transport und Installation. Das Reduzier-T-Shirt entspricht internationalen Standards, um eine zuverlässige Qualität zu gewährleisten.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC-Schleifenflansch
Nächste：SCH8O/DIN UPVC/CPVC 45°Ellenbogen

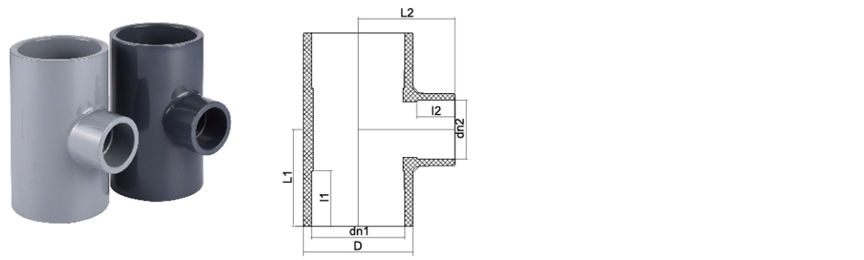

Parameter Anwendung Technische Normen

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC-Reduzier-T-Stück – Standardkonforme Rohrverbindungslösungen

Diese Produktseite bietet technische Spezifikationen und Anwendungsdetails für unsere UPVC/CPVC-Reduzier-T-Stücke nach SCH80- und DIN-Standard. Diese Armaturen sind für eine präzise Strömungsumleitung und Durchmesserreduzierung in industriellen Rohrleitungssystemen ausgelegt und gewährleisten eine zuverlässige Leistung in verschiedenen Flüssigkeitstransferanwendungen.

Produktmerkmale

Doppelte Standardkonformität: Hergestellt gemäß den Normen ASTM D1784 (SCH80) und DIN 8063, wodurch Maßgenauigkeit und Kompatibilität mit einer Vielzahl industrieller Rohrnetze gewährleistet werden.
Korrosionsbeständigkeit: Hergestellt aus unplastifiziertem Polyvinylchlorid (UPVC) und chloriertem Polyvinylchlorid (CPVC), das Beständigkeit gegen Säuren, Laugen, Salze und andere ätzende Chemikalien bietet. Diese Eigenschaft verlängert die Lebensdauer bei der chemischen Verarbeitung, Wasseraufbereitung und Laboranwendungen.
Strukturelle Integrität: Entwickelt mit robuster Wandstärke, um hohen Druck- und Temperaturschwankungen standzuhalten und die Verbindungsstabilität unter Betriebsbelastung aufrechtzuerhalten. Geeignet sowohl für Druck- als auch für Nichtdruckanwendungen, einschließlich Systemen für Trinkwasser, Industriechemikalien und Abwasser.
Nahtlose Verbindung: Entwickelt für sichere, leckagefreie Lösungsmittelzement- oder Gewindeverbindungen, die eine effiziente Installation und Systemwartung ermöglichen. Die präzise Innenbohrung fördert einen gleichmäßigen Flüssigkeitsfluss und minimiert Druckverlust und Turbulenzen.

Technische Spezifikationen

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Material	UPVC (Typ I Klasse I), CPVC (Zellklasse 23447)	UPVC, CPVC
Standards	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Betriebsdruck	Bis zu 150 PSI bei 73,4°F (23°C)	PN 10 / PN 16
Temperaturbereich	UPVC: 0°C bis 60°C; CPVC: -10°C bis 95°C	UPVC: 0°C bis 60°C; CPVC: -10°C bis 95°C

Anwendungsbereiche

Das SCH80/DIN UPVC/CPVC-Reduzier-T-Stück ist ein integraler Bestandteil von Systemen, die ein dauerhaftes und zuverlässiges Durchflussmanagement erfordern. Seine Anwendung erstreckt sich über verschiedene Branchen, darunter:

Chemische Verarbeitung und Lagerung
Wasseraufbereitungs- und -verteilungsanlagen
Abwassermanagementsysteme
Laborflüssigkeitstransferleitungen
Lebensmittel- und Getränkeverarbeitung

Häufige Beschaffungsanfragen

1. Was sind die wesentlichen Unterschiede zwischen den Reduzier-T-Stücken nach SCH80 und DIN und wie wähle ich das richtige für mein Projekt aus?

Der Hauptunterschied liegt in ihren Maßstandards und Druckwerten. SCH80 ist ein amerikanischer Standard, der auf der Rohrgröße basiert, während DIN ein europäischer metrischer Standard ist, der auf dem Nenndruck (PN) basiert. SCH80-Armaturen werden in Nordamerika häufig für Hochdruckanwendungen verwendet, während DIN in Europa und Asien weit verbreitet ist. Die richtige Wahl hängt von Ihrer vorhandenen Rohrleitungsinfrastruktur und den Projektanforderungen ab. Detaillierte Informationen zu Größe und Kompatibilität finden Sie in den technischen Spezifikationen oder wenden Sie sich an unser Ingenieurteam, um eine nahtlose Integration sicherzustellen.

2. Wie ist die Temperatur- und Druckbewertung eines UPVC-Reduktions-T-Stücks im Vergleich zu einem CPVC-Reduktions-T-Stück in einer chemischen Verarbeitungsumgebung?

UPVC- und CPVC-Armaturen sind beide äußerst chemikalienbeständig, unterscheiden sich jedoch in ihren Betriebstemperaturgrenzen. UPVC eignet sich für Anwendungen mit einer Maximaltemperatur von etwa 60°C (140°F), während CPVC höhere Temperaturen bis zu 95°C (203°F) verarbeiten kann und für heiße korrosive Flüssigkeiten geeignet ist. Wenn Ihre Anwendung heiße Flüssigkeiten oder Dampf beinhaltet, ist ein CPVC-Reduktions-T-Stück die geeignetere und zuverlässigere Wahl. Die Auswahl des richtigen Materials ist entscheidend für die Systemintegrität und Langlebigkeit. Unsere Produktdatenblätter enthalten spezifische Druckde-Rating-Kurven für verschiedene Temperaturen, die für Ihre spezifischen Betriebsbedingungen überprüft werden sollten.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC Reduzier-T-Shirt Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC Reduzier-T-Shirt Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Verständnis der chemischen und lithium uPVC/CPVC -Ventile ...
Sep 11,2025
Einführung in UPVC- und CPVC -Ventile Was sind UPVC- und CPVC -Ventile ? UPVC (ungedeckte Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid) sind haltbar, korrosionsresistente Thermoplastik, die üb...
mehr erfahren
UPVC/CPVC -Rohranpassungen: Die ultimative Anleitung für I...
Sep 04,2025
Einführung: Ein umfassender Leitfaden zu UPVC/CPVC -Rohranpassungen Im modernen Bau, die Renovierung von Eigenheimen und die Industriefelder sind Pipeline -Systeme eine unverzichtbare Rettungslinie. Und U...
mehr erfahren
Auswahl des Right UPVC- oder CPVC -Ventil
Aug 25,2025
Die Auswahl des richtigen Ventils ist eine kritische Entscheidung in jeder chemischen Verarbeitung oder Lithium-Ionen-Batterieproduktionsanlage. Die falsche Wahl kann zu Lecks, kostspieligen Ausfallzeiten und Sicherhe...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC Reduzier-T-Shirt Branchenkenntnisse

Auswahl von UPVC/CPVC-Reduzier-T-Shirts in industriellen Rohrsystemen: Größenstandards, Druckwerte und chemische Verträglichkeit

Bei industriellen Rohrleitungssystemen müssen bei der Auswahl von UPVC/CPVC-Reduzier-T-Stücken (Reducing Tees) Größenstandards, Druckwerte und chemische Verträglichkeit umfassend berücksichtigt werden, um Systemsicherheit und Langzeitstabilität zu gewährleisten. Im Folgenden sind wichtige Auswahlpunkte für verschiedene Branchenanwendungen aufgeführt:

1. Größenstandards und Druckbewertungen
UPVC (unplastifiziertes Polyvinylchlorid) eignet sich für normale Temperatur- und Niederdruckszenarien (z. B. ≤60°C) und wird häufig in Trinkwasser, industrieller Wasseraufbereitung und anderen Systemen verwendet. Die Größe muss den Normen ISO 1452 oder ASTM D1785 entsprechen.

CPVC (chloriertes Polyvinylchlorid) weist eine höhere Temperaturbeständigkeit (bis zu 90 °C) auf und eignet sich für Hochtemperaturflüssigkeiten, wie Kühlmittelrohre in der Photovoltaikindustrie oder Beizprozesse in der Metallurgie. Es muss den ASTM F441-Normen entsprechen und die Druckbewertung muss mit dem Systemdesign (z. B. SCH 80/40) übereinstimmen.

2. Chemische Verträglichkeit
Verschiedene Branchen haben strenge Anforderungen an die Korrosivität von Materialien:

Die elektronische Halbleiter- und Medizinindustrie benötigt hochreine Rohre. CPVC weist eine ausgezeichnete chemische Beständigkeit auf und kann ultrareinem Wasser und schwachen Säure-/Alkali-Medien standhalten.
Im Hilfssystem von Kernkraftwerken muss UPVC/CPVC den Strahlungsbeständigkeitstest bestehen, um Leckagen aufgrund chemischen Abbaus zu vermeiden.
Wenn Industrieabwässer ätzende Substanzen (wie Chlor und Sulfid) enthalten, weist CPVC eine bessere Korrosionsbeständigkeit auf als UPVC, die Anti-Aging-Leistung nach langfristigem Kontakt muss jedoch überprüft werden.

3. Vorschläge zur Anpassung von Branchenanwendungen
Sicheres Trinkwasser: NSF-zertifiziertes UPVC wird bevorzugt, um die Ungiftigkeit sicherzustellen.
Hochtemperatur-/Korrosionsszenarien (z. B. Metallurgie, Photovoltaik): CPVC ist zuverlässiger und dem Grenzflächendichtungsmaterial (z. B. EPDM-Dichtung) muss besondere Aufmerksamkeit gewidmet werden.
Präzisionsindustrie (Halbleiter, Medizin): Wählen Sie CPVC mit glatter Innenwand, um das Risiko von Flüssigkeitsrückständen zu verringern.
