SCH8O/DIN UPVC/CPVC-Schleifenflansch

UPVC/CPVC-Schleifenflansch wird in Industrie- und Bauanwendungen eingesetzt. Es bietet Korrosionsbeständigkeit und Hochtemperaturleistung und eignet sich daher für den Transport verschiedener Flüssigkeiten und Gase.

Der Flansch ist für eine einfache Installation konzipiert, gewährleistet sichere Rohrverbindungen und reduziert Leckagerisiken. Der UPVC/CPVC-Schleifenflansch ist ideal für Branchen wie Wasseraufbereitung, Chemie und HVAC und verlängert effektiv die Lebensdauer von Rohrleitungssystemen.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC Blind Flange
Nächste：SCH8O/DIN UPVC/CPVC Reduzier-T-Shirt

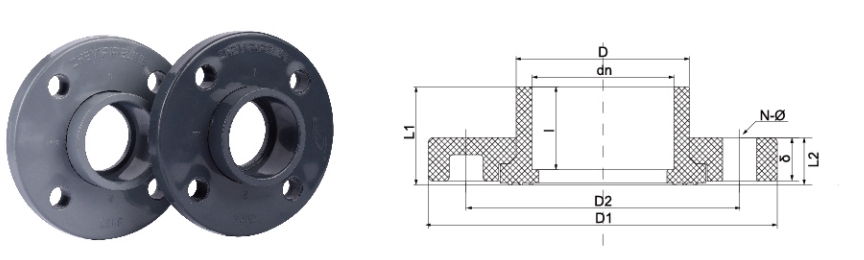

Parameter Anwendung Technische Normen

GRÖSSE/NAME.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DICHCHCHN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC-Schleifenflansch – Sichere und vielseitige Rohrverbindungen

Der SCH80/DIN Looper Flange ist eine technische Komponente, die für die Herstellung zuverlässiger und demontierbarer Verbindungen in PVC- und CPVC-Rohrleitungssystemen entwickelt wurde. Es erleichtert die Integration von Kunststoffrohrleitungen mit Metallflanschen, Pumpen und Ventilen und entspricht sowohl den SCH80- als auch den DIN-Normen. Dieses Produkt wird so hergestellt, dass es unter bestimmten Betriebsbedingungen Maßkonsistenz und mechanische Integrität gewährleistet und sich daher für eine breite Palette industrieller Anwendungen eignet.

Produktmerkmale

Duale Stundardkompatibilität: Entwickelt, um beides zu passen SCH80 and DIN Bolzenmuster, die eine vielseitige Lösung für Systeme bieten, die internationale Kompatibilität erfordern. Diese Funktion vereinfacht die Beschaffung für Projekte, die mehreren regionalen Standards entsprechen müssen.
Korrosionsbeständigkeit: Hergestellt aus UPVC (Unplastifiziertes Polyvinylchlorid) oder CPVC (Chloriertes Polyvinylchlorid), der Flanschkörper ist beständig gegen ein breites Spektrum an Chemikalien, Säuren, Laugen und Salzen. Diese Eigenschaft ist für den langfristigen Einsatz in korrosiven Umgebungen von entscheidender Bedeutung.
Strukturelle Integrität: Das Looper-Design ermöglicht eine freie Drehung des Flansches zur Bolzenausrichtung und vereinfacht so die Installation, während die Kernnabe eine starre Verbindung zum Rohr aufrechterhält. Dadurch wird eine Belastung der Gelenke vermieden und eine sichere Abdichtung gewährleistet.
Hochdruckbewertung: Entwickelt, um Druckwerten standzuhalten, die dem SCH80-Rohrplan entsprechen, und eignet sich daher für Anwendungen, die eine höhere Drucktoleranz erfordern als Standard-PVC-Systeme.

Technische Spezifikationen

Material	Abmessungen	Standard	Nenndruck
UPVC (PVC-U) / CPVC (PVC-C)	Siehe SCH80- und DIN-Spezifikationen	ASTM D1784 / DIN EN ISO 1452	PN10 / Klasse 150
Verfügbare Größen	Verbindungstyp	Farbe	Dichtungskompatibilität
1/2 Zoll bis 12 Zoll (DN15 bis DN300)	Lösungsmittel-Zement-Sockel	Grau (UPVC), Hellgrau/Hellbraun (CPVC)	EPDM, FPM (FKM)

Anwendungsfelder

Der SCH80/DIN Looper Flange wird in Systemen eingesetzt, die eine sichere, chemisch beständige und zerlegbare Verbindung erfordern. Typische Anwendungen sind:

Wasser- und Abwasseraufbereitungsanlagen
Chemische Verarbeitungs- und Handhabungsanlagen
Industrielle Prozessleitungen für korrosive Flüssigkeiten
Pool- und Wassersysteme, die robuste, langlebige Komponenten erfordern
Bergbau- und Raffineriebetriebe
Stromerzeugungsanlagen

---

Häufig gestellte Fragen

1. Wie unterscheidet sich ein UPVC-Looper-Flansch in Installation und Anwendung von einem herkömmlichen festen Flansch?

Ein Looperflansch verfügt über einen frei rotierenden Ring, der die Ausrichtung von Bolzenlöchern während der Installation vereinfacht, ein erheblicher Vorteil in engen Räumen oder wenn Rohre bereits gesichert sind. Ein fester Flansch erfordert eine präzise Drehausrichtung des gesamten Rohrabschnitts, was eine größere Herausforderung darstellen kann. Der Drehmechanismus des Looperflansches trägt auch dazu bei, die Belastung des Rohrleitungssystems zu verringern, insbesondere beim Anschluss an feste Metallkomponenten. Spezifische Installationsanweisungen und Best Practices finden Sie in unserer technischen Dokumentation oder wenden Sie sich an unser Support-Team.

2. Wie hoch ist die Temperatur- und Druckbegrenzung für den SCH80/DIN CPVC-Flansch und wie ist er im Vergleich zu Metallflanschen in korrosiven Umgebungen?

Der SCH80/DIN CPVC-Flansch ist für Anwendungen mit höheren Temperaturen als UPVC ausgelegt, mit einer maximalen Betriebstemperatur von typischerweise bis zu 200°F (93°C) und einer Druckbewertung, die den SCH80-Standards entspricht. Während Metallflansche oft höhere Enddruckwerte aufweisen, sind sie anfällig für Korrosion durch viele Industriechemikalien. Im Gegensatz dazu behält der CPVC-Flansch seine strukturelle Integrität in korrosiven Medien, die metallische Alternativen zersetzen können. Die Entscheidung zwischen CPVC und einem Metallflansch sollte auf einer umfassenden Analyse des Flüssigkeitstyps, der Betriebstemperatur und des erforderlichen Drucks basieren. Unser Engineering-Team kann eine detaillierte Materialkompatibilitätsanalyse für Ihre spezifische Anwendung bereitstellen.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC-Schleifenflansch Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC-Schleifenflansch Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Verständnis der chemischen und lithium uPVC/CPVC -Ventile ...
Sep 11,2025
Einführung in UPVC- und CPVC -Ventile Was sind UPVC- und CPVC -Ventile ? UPVC (ungedeckte Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid) sind haltbar, korrosionsresistente Thermoplastik, die üb...
mehr erfahren
UPVC/CPVC -Rohranpassungen: Die ultimative Anleitung für I...
Sep 04,2025
Einführung: Ein umfassender Leitfaden zu UPVC/CPVC -Rohranpassungen Im modernen Bau, die Renovierung von Eigenheimen und die Industriefelder sind Pipeline -Systeme eine unverzichtbare Rettungslinie. Und U...
mehr erfahren
Auswahl des Right UPVC- oder CPVC -Ventil
Aug 25,2025
Die Auswahl des richtigen Ventils ist eine kritische Entscheidung in jeder chemischen Verarbeitung oder Lithium-Ionen-Batterieproduktionsanlage. Die falsche Wahl kann zu Lecks, kostspieligen Ausfallzeiten und Sicherhe...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC-Schleifenflansch Branchenkenntnisse

So wählen Sie richtig aus UPVC/CPVC-Schlaufenflansch ? Leitfaden zur Druckbewertung und Temperaturanpassung

UPVC- (unplastifiziertes Polyvinylchlorid) und CPVC- (chloriertes Polyvinylchlorid) Schleifenflansch spielen eine Schlüsselrolle in industriellen Rohrleitungssystemen, insbesondere in Situationen, in denen Wärmeausdehnung, Vibration oder Rohrverschiebung gepuffert werden müssen. Die richtige Auswahl erfordert eine umfassende Berücksichtigung der Materialeigenschaften, der Druckbewertung, des Temperaturbereichs und der spezifischen Anforderungen der Industrieanwendung. Nachfolgend finden Sie eine Auswahlhilfe für verschiedene Branchen:

1. Materialauswahl: UPVC vs. CPVC
UPVC: Geeignet für Normaltemperatur- (0°C~60°C) und Niederdruckszenarien, Säure- und Alkalikorrosionsbeständigkeit, niedrige Kosten, wird häufig in Trinkwasser (Trinkwasser) und industrieller Wasseraufbereitung (industrielle Wasseraufbereitung) verwendet.
CPVC: Höhere Temperaturbeständigkeit (-20°C~110°C), stärkere Druckbeständigkeit, geeignet für Hochtemperaturmedien, wie Kühlmitteltransport in der Photovoltaikindustrie oder korrosive Flüssigkeiten in der Metallurgie (Metallurgie).

2. Druckniveauanpassung
Klasse 150: Geeignet für Niederdrucksysteme, wie z. B. sauberes Trinkwasser und hochreine Wasserzufuhr für elektronische Halbleiter.
Klasse 200/Klasse 300: Geeignet für Mittel- und Hochdruckszenarien, wie z. B. Hilfsleitungen von Kernkraftwerken oder Hochdruckableitungssysteme für Industrieabwässer.

3. Leitfaden zur Anpassung von Branchenanwendungen
Medizin: Muss den FDA-Standards entsprechen, CPVC (Hochtemperatur-Sterilisationsbeständigkeit) wird bevorzugt und das Druckniveau liegt normalerweise bei Klasse 150.
Photovoltaik: CPVC ist besser geeignet, da es eine Hochtemperatur-Kühlmittelzirkulation beinhaltet und Temperatur- und Druckbeständigkeit erfordert (Klasse 200).
Metallurgie: Starke Säure-/Alkaliumgebung, UPVC (normale Temperatur) oder CPVC (hohe Temperatur), das Druckniveau muss entsprechend dem Pumpdruck ausgewählt werden (normalerweise Klasse 200~300).
Kernenergie: Hilfsrohre können CPVC (strahlungsbeständige modifizierte Version), Klasse 300, verwenden, um Sicherheitsredundanz zu gewährleisten.
Elektronischer Halbleiter: Das Reinstwassersystem empfiehlt UPVC (niedriger Niederschlag), Klasse 150 ist ausreichend.

4. Installations- und Wartungsempfehlungen
Vermeiden Sie Übertemperatur und Überdruck: UPVC lässt sich bei >60°C leicht erweichen und CPVC erfordert zusätzliche Unterstützung bei >110°C.
Anpassung des Dichtungsmaterials: EPDM-Dichtungen eignen sich für Trinkwasser und PTFE-Dichtungen eignen sich besser für starke Säuren (z. B. metallurgisches Abwasser).
Regelmäßige Inspektion: Stark korrosive Umgebungen wie Industrieabwässer erfordern verkürzte Wartungszyklen.
