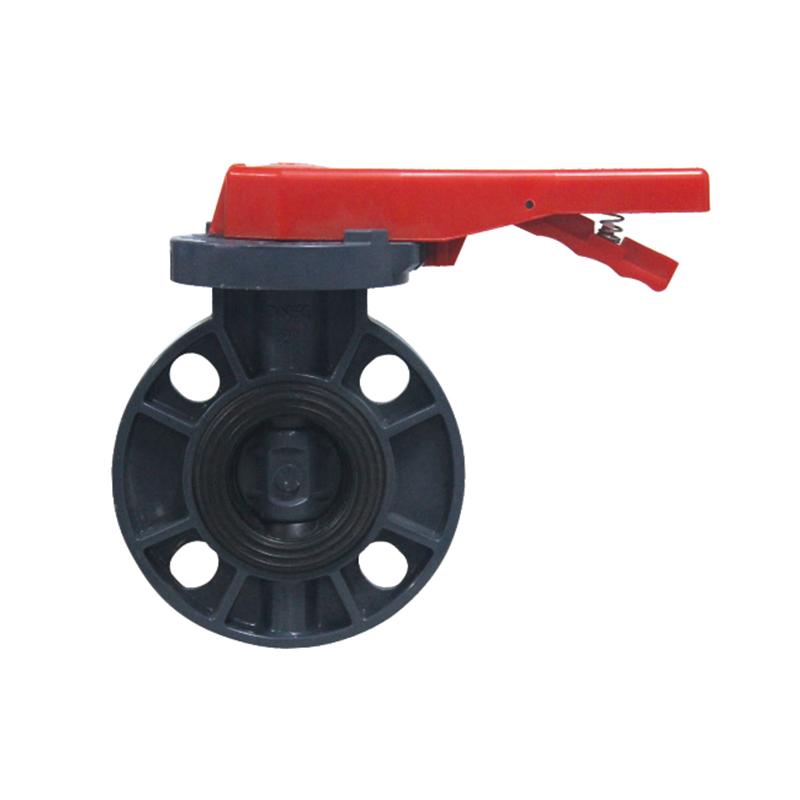

UPVC/CPVC -Griffschmetterlingventil

Das UPVC/CPVC -Handbuch für das Handbuch für ein hocheffizientes und zuverlässiges Fluidsteuerungsgerät für verschiedene Industrie- und Bauanwendungen. Es eignet sich zur Kontrolle des Flusses von ätzenden Medien wie Säuren, Alkalien und Abwasser.

Das Design gewährleistet einen leichten und einfachen Betrieb, was es für die Installation in engen Räumen geeignet ist. Die flexible Öffnungs- und Schließaktion, die über einen Griff betrieben wird, ermöglicht es Benutzern, den Fluss einfach einzustellen. Das Ventil bietet eine Versiegelungsleistung, die Lecks effektiv verhindert und die Sicherheit und Stabilität des Systems sicherstellt. Die Resistenz gegen hohe Temperaturen und Drucke ermöglicht den stabilen Betrieb unter harten Bedingungen und sorgt für die weit verbreitete Verarbeitung, chemische Verarbeitung, Erdöl und Pharmaindustrie.

Kontaktieren Sie uns

Vorherige：UPVC/CPVC -Zahnrad -Schmetterlingsventil
Nächste：UPVC/CPVC -Ballventil

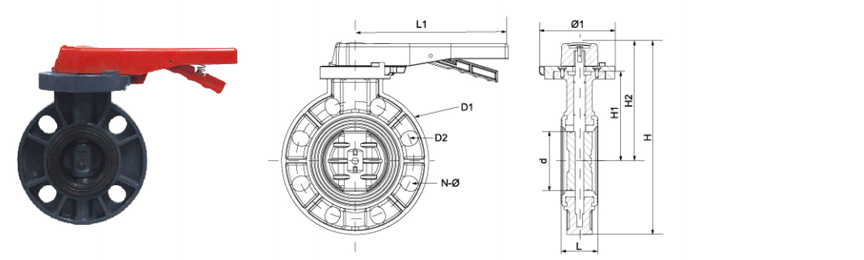

Parameter Anwendung Technische Normen

Größe/Nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")
D1	LÄRM	160	180	196	228	258	287	344
	Ansi	155	178	192	229	254	284	343
	Jis	120	140	150	175	210	240	290
D2	LÄRM	125	145	160	180	210	240	295
	Ansi	121	140	152	191	216	241	298
	Jis	73	90	105	132	158	186	238
N-φ	LÄRM	4-φ19	4-①19	8-φ19	8-φ19	8-φ19	8-φ23	8-φ23
	Ansi	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23
D		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China UPVC/CPVC -Griffschmetterlingventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt UPVC/CPVC -Griffschmetterlingventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Chemische und lithiumresistente UPVC/CPVC -Ventile (DIN/AN...
Jun 26,2025
In der anspruchsvollen Welt der industriellen Flüssigkeitsbehandlung ist die Auswahl geeigneter Ventile für Sicherheit, Effizienz und Langlebigkeit von größter Bedeutung. Bei korrosiven Chemikalien, einschließlich ver...
mehr erfahren
Der ultimative Leitfaden für UPVC -Pipes für Chemical & Li...
Jun 19,2025
UPVC -Rohre (ungedeckte Polyvinylchlorid) werden aufgrund ihrer Korrosionsbeständigkeit, Haltbarkeit und Einhaltung internationaler Standards wie DIN und ANSI häufig in der chemischen Verarbeitung, der Lithium-E...
mehr erfahren
Hochleistungs-UPVC-Rohre für harte industrielle Umgebungen
Jun 12,2025
UPVC -Rohre sind in Branchen weit verbreitet, die außergewöhnliche chemische Resistenz und Haltbarkeit erfordern. In diesem Artikel werden die wichtigsten Merkmale von UPVC-Rohren mit hohem chemischen Resistenz ...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

UPVC/CPVC -Griffschmetterlingventil Branchenkenntnisse

So wählen Sie korrekt aus UPVC/CPVC -Griffschmetterlingventil ? Schlüsselparameter und Anwendungsleitfaden für Branchen

UPVC (ungedeckte Polyvinylchlorid) und CPVC (chloriertes Polyvinylchlorid), die Schmetterlingsventile in vielen Branchen häufig verwendet werden Die korrekte Auswahl erfordert eine umfassende Berücksichtigung von Materialeigenschaften, Betriebsparametern und Branchenbedürfnissen. Im Folgenden finden Sie wichtige Auswahlpunkte und eine typische Analyse der Anwendungsanalyse der Branche.

1. Die Schlüsselauswahlparameter
Medienkompatibilität
UPVC ist für schwache Säuren, schwache Basen und normales Temperaturwasser geeignet, während CPVC eine höhere Temperaturresistenz (bis zu 90 ° C oder mehr) aufweist und korrosivere Medien (z. B. konzentrierte Säuren und Lösungsmittel) standhalten kann.
Es ist notwendig zu bestätigen, ob die mittleren Komponenten (wie Chloridionen, organische Lösungsmittel) mit dem Ventilmaterial reagieren.

Temperatur- und Druckbereich
UPVC ist normalerweise für 0 ° C ~ 60 ° C geeignet, und CPVC kann auf -10 ° C ~ 90 ° C verlängert werden.
Der Arbeitsdruck überschreitet im Allgemeinen nicht PN16 (1,6 MPa) und muss gemäß dem Druck des Pipeline -Systems ausgewählt werden.

Ventilgröße und Verbindungsmethode
Gemeinsame Durchmesser sind DN15 ~ DN600, Flanschtyp (ANSI/DIN -Standard) oder Wafertyp -Verbindung, die den Rohrspezifikationen übereinstimmen.

Betriebsmethode
Das Griffbutterventil eignet sich zum häufigen manuellen Öffnen und Schließen. Wenn eine automatische Steuerung erforderlich ist, können ein Getriebe oder ein pneumatischer/elektrischer Aktuator ausgewählt werden.

Versiegelungsmaterial
EPDM (wasserresistent, schwach Säure und Alkali), FKM (ölresistente, starke Säure) oder PTFE (korrosionsbeständige, hohe Temperatur), ausgewählt nach dem Medium.

Ii. Branchenanwendungsleitfaden
1. sicheres Trinkwasser
Die anwendbaren UPVC -Schmetterlingsventile entsprechen den hygienischen Standards (wie NSF/ANSI 61) und werden in städtischen Wasserversorgung und Wasserreinigungsanlagen verwendet.
Achten Sie auf die Chlortoleranz und vermeiden Sie langfristigen Kontakt mit hochkonzentrierten Desinfektionsmitteln, die zu einer materiellen Alterung führen können.

2. Metallurgie Industrie
CPVC -Ventile eignen sich besser für die Wahl und elektroplierende Flüssigkeit (wie Schwefelsäure und Salzsäure), und UPVC kann in Kühlwassersystemen verwendet werden.

3. Photovoltaik
Bei der Behandlung von Säure- und Alkaliabfallflüssigkeit in der Polysiliciumproduktion weist CPVC eine bessere Korrosionsbeständigkeit als Metallventile auf.

4. Kernenergie
Hilfskühlwasser oder niedrig radioaktives Abwassersystem muss eine Strahlungswiderstandszertifizierung bestehen, und CPVC wird normalerweise ausgewählt, um die Stabilität zu verbessern.

5. Elektronischer Halbleiter
Der Ultrapure-Wasser (UPW) -Transport erfordert keine Metallionenverschmutzung, und UPVC-Schmetterlingsventile werden mit hohen EPDM-Dichtungsringen mit hoher Purity übereinstimmen.

6. Medizin
Wasser zur Injektion (WFI) oder saubere Flüssigkeitsrohre, die Ventile müssen die FDA- oder GMP -Standards erfüllen, um Materialausfälle zu vermeiden.

7. Industriewasserbehandlung
UPVC eignet sich für umgekehrte Osmose (RO) und weiche Wassersysteme; CPVC wird für die Addition des chemischen Mittel (z. B. Natriumhypochlorit) empfohlen.

8. Industrielles Abwasser
Bei Schwermetall- und Hochsalzabwasser weist CPVC eine bessere chemische Korrosionsbeständigkeit als UPVC auf.

III. Auswahlüberlegungen
Verwenden von Übertemperaturen vermeiden: UPVC ist bei hohen Temperaturen leicht zu verformen, und CPVC muss auf langfristige thermische Stabilität achten.
Installationsumgebung: Außenanwendungen erfordern einen UV-Schutz (Wählen Sie grau/schwarzer Ventilkörper) und achten auf niedrige Temperaturen in kalten Bereichen.
Wartungszyklus: Überprüfen Sie regelmäßig den Verschleiß des Dichtungsrings, um zu verhindern
