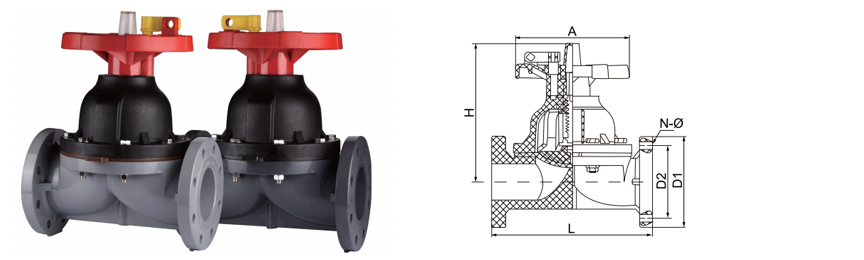

SCH8O/DIN UPVC/CPVC Flansch-Membranventil

Das UPVC/CPVC-Flanschmembranventil ist ein Flüssigkeitskontrollgerät für den Umgang mit korrosiven Flüssigkeiten und Gasen. Es eignet sich für verschiedene Branchen, darunter chemische Verarbeitung, Abwasserbehandlung und Lebensmittelverarbeitung.

Die einzigartige Struktur des Flanschmembranventils gewährleistet eine Dichtleistung beim Öffnen und Schließen und verhindert wirksam Leckagen. Diese Konstruktion gewährleistet den sicheren Transport von Flüssigkeiten und verlängert die Lebensdauer des Ventils. Das Ventil ist einfach zu bedienen und ermöglicht dem Benutzer eine mühelose Steuerung des Durchflusses durch manuelle oder pneumatische Methoden, um den Anforderungen unterschiedlicher Betriebsbedingungen gerecht zu werden.

Unsere UPVC/CPVC-Flanschmembranventile zeichnen sich außerdem durch Verschleißfestigkeit und Alterungsbeständigkeit aus. Sie werden häufig in Bereichen wie der chemischen Verarbeitung, der Abwasserbehandlung und der landwirtschaftlichen Bewässerung eingesetzt.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC-Verbindungsmembranventil
Nächste：SCH8O/DIN UPVC/CPVC Einteiliger Flanschkugelhahn

Parameter Anwendung Technische Normen

GRÖSSE/NOM.		dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN-NORM · EINTEILIGE KONSTRUKTION

SCH8O/DIN UPVC/CPVC Flanschmembranventil

Entwickelt für die Isolierung korrosiver und hochreiner Flüssigkeiten. Einteiliger Flanschkörper mit Membrandichtungsmechanismus verhindert Packungslecks und sorgt für blasendichten Verschluss.

DN15-DN100

Größenbereich

PN10 / PN16

Druckstufe

-20°C bis 120°C

CPVC-Temperatur

UPVC / CPVC

Körpermaterialien

◆ Materialsystem

UPVC-Körper 0-60°C · pH 2-12 · Allgemeine Säuren, Laugen, Reinstwasser

CPVC-Körper 0–93 °C · pH 1–14 · Erhöhte Temperatur, chlorierte Medien

Membranoptionen EPDM · PTFE · FKM · Hypalon

Einteilige Flanschenden nach DIN PN10/16. Keine Undichtigkeiten an der Körperendverbindung.

◆ Wichtige Spezifikationen

Verbindung Integrierter Flansch, DIN 2501

Von Angesicht zu Angesicht DIN EN 558 Reihe 1

Shell-Test 1,5 × PN (Wasser)

Sitztest 1,1 × PN (Luft oder Wasser)

Vakuumservice 0,3 bar absolut

Betrieb Handrad / pneumatisch / elektrisch

◆ Vorteile von Membranventilen

Keine Spindelpackung – kein Potenzial für diffuse Emissionen
Isolierung zwischen Aktuator und flüssigen Medien
Der stromlinienförmige Fließweg reduziert die Sedimentansammlung
Optische Positionsanzeige am Handrad
Austauschbare Membran, ohne dass das Gehäuse von der Leitung entfernt werden muss
Blasendichte Absperrung über den gesamten Druckbereich

Industrielle Anwendungen

Säuren, Laugen, Reinstwasser, Elektronikwasser, Industrieabwasser

Schwerchemie und Metallurgie

Schwefelsäuretransfer · HCl-Dosierung · Beizlinien · Galvanisieren

Hochrein und Elektronik

Halbleiter-Nassbänke · Photovoltaik-Ätzen · Wasser in elektronischer Qualität · Reinstwasserkreisläufe

Energie & Lithium

Nukleare Hilfskühlung · Lithiumsoleverarbeitung · Batteriechemischer Transfer

Biowissenschaften und Lebensmittel

Pharmazeutisches WFI · Lebensmittel-CIP · Getränkeverarbeitung · Kosmetikherstellung

Wasser & Umwelt

Neutralisierung von Industrieabwässern · Trinkwasser · Vorbehandlung durch Entsalzung

Automobilindustrie und allgemeine Industrie

Elektrotauchlackierung · Teilewaschen · Kühlwasser · Spülleitungen

Installations- und Betriebshinweise

Das Membranventil muss zur Lagerung in vollständig geöffneter oder geschlossener Position installiert werden. Nicht mit zusammengedrückter Membran lagern.
Anzugsreihenfolge: Flanschschrauben gleichmäßig über Kreuz mit 15-20 Nm je nach DN anziehen.
Bei Schlamm oder kristallisierenden Medien den Ventilschaft horizontal installieren, um eine Ansammlung von Feststoffen im Wehr zu verhindern.
Bei abrasiven Medien darf die Geschwindigkeit 1,0 m/s nicht überschreiten, um die Lebensdauer der Membran zu verlängern.
Ersetzen Sie die Membran alle 2 Jahre oder alle 50.000 Zyklen, je nachdem, was zuerst eintritt.

Kritische Einschränkungen

Nicht zur Verwendung mit oxidierenden Säuren (Salpetersäure >15 %, Chromsäure) im UPVC-Körper geeignet.
Keinem schnellen Druckwechsel aussetzen – es kann zu einer Ermüdung des Zwerchfells kommen.
Vermeiden Sie bei CPVC mit PTFE-Membran eine Dampfsterilisation über 110 °C.
Nicht geeignet für gasförmige Medien über 2 bar ohne Sicherheitsentlastung.
Betätigen Sie das Handrad nicht über den mechanischen Anschlag hinaus – eine übermäßige Kompression der Membran führt zu einem vorzeitigen Ausfall.

Häufige Probleme und Lösungen

Problem: Reduzierte Durchflussrate beobachtet

Die Membran ist möglicherweise nicht vollständig eingefahren. Stellen Sie sicher, dass das Handrad vollständig geöffnet ist (2-3 Umdrehungen über den anfänglichen Widerstand hinaus). Überprüfen Sie bei automatisierten Ventilen die Hubkalibrierung des Stellantriebs.

Problem: Externe Leckage vom Körper

Überprüfen Sie die Flanschschrauben auf Entspannung. Nach Spezifikation wieder anziehen. Wenn die Leckage weiterhin besteht, ersetzen Sie die Flanschdichtung. Nicht zu fest anziehen – Rissgefahr über 22 Nm bei DN80.

Problem: Medienleck im geschlossenen Zustand

Membranverschleiß oder chemischer Angriff. Ersetzen Sie die Membran durch das richtige Material. Für Anwendungen mit hohen Zyklen ein Upgrade auf eine PTFE-beschichtete EPDM-Membran durchführen.

Problem: Schwierige Betätigung des Handrads

Durch Kristallisation kann die Membran am Wehr hängen bleiben. Den Zyklus mehrmals öffnen/schließen. Wenn das Problem weiterhin besteht, zerlegen und reinigen Sie den Wehrbereich. Tragen Sie Silikonschmiermittel auf das Schaftgewinde auf.
