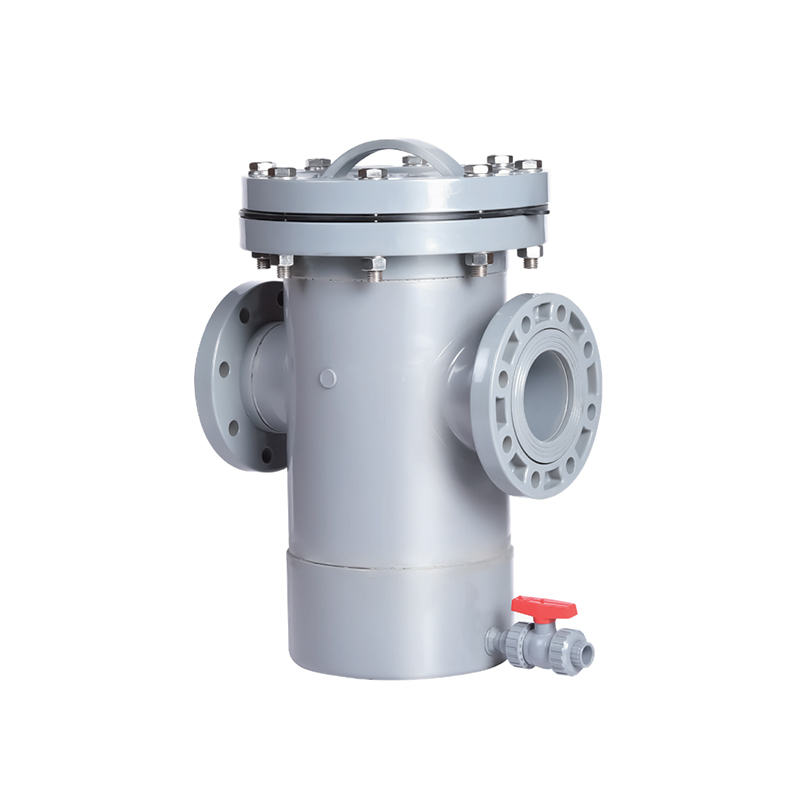

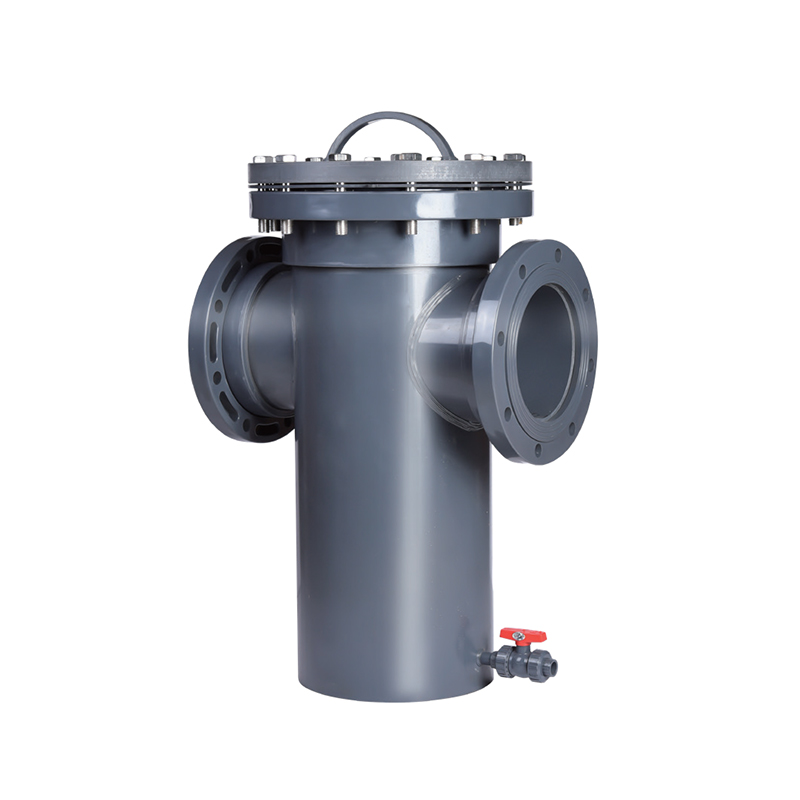

SCH8O/DIN UPVC/CPVC-Korbfilter

Der UPVC/CPVC-Korbfilter ist ein hocheffizientes Filtergerät, das häufig in der Wasseraufbereitung, chemischen Verarbeitung, Lebensmittelindustrie und anderen Industriebereichen eingesetzt wird. Sein einzigartiges Design entfernt effektiv Verunreinigungen und feste Partikel aus Flüssigkeiten und gewährleistet so den normalen Betrieb des Systems.

Der Filter verfügt über mehrschichtige Filtersiebe, die es Benutzern ermöglichen, je nach tatsächlichem Bedarf unterschiedliche Filtergenauigkeiten auszuwählen, wodurch die Filtereffizienz verbessert und die Lebensdauer der Geräte verlängert wird. Wartung und Reinigung sind einfach, da Benutzer den Filterkorb nur regelmäßig zum Reinigen entfernen müssen, wodurch Wartungskosten und Arbeitsaufwand reduziert werden.

Kontaktieren Sie uns

Vorherige：UPVC/CPVC Pneumatic Ball Ventil
Nächste：Statischer Mischer vom Typ SCH8O/DIN UPVC/CPVC SK

Parameter Anwendung Technische Normen

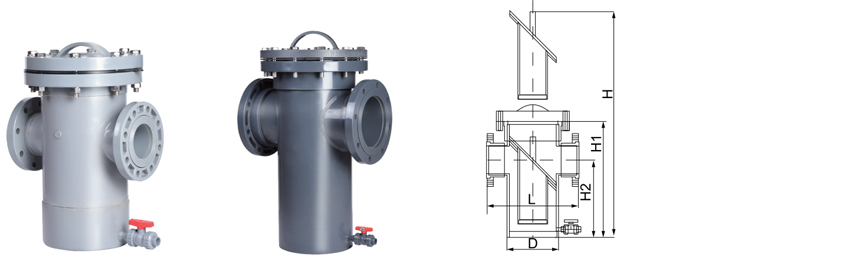

dn	DN	L	H	H1	D	Abtropfen lassen
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	DN50
280	250	660	1725	930	400	DN50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE-SIEB

UPVC/CPVC-Korbfilter

Abnehmbarer Korb · Perforiert oder Netz · Schnell zu öffnender Deckel

Der SCH80/DIN UPVC/CPVC-Korbfilter ist ein Inline-Sieb zur Entfernung suspendierter Feststoffe aus korrosiven und hochreinen Flüssigkeitsströmen. Dieser nach ASTM SCH80- und DIN-Standards hergestellte Filter verfügt über einen abnehmbaren perforierten oder Maschenkorb, der Partikel auffängt und gleichzeitig einen kontinuierlichen Durchfluss ermöglicht. Der Korb ist über einen schnell zu öffnenden Deckel zugänglich und ermöglicht so eine schnelle Reinigung oder einen schnellen Austausch ohne Demontage der Rohrleitung. Der Filterkörper ist aus UPVC für allgemeine chemische Anwendungen und aus CPVC für erhöhte Temperaturn bis 93 °C erhältlich. Der Korb kann je nach Anwendung in passenden thermoplastischen oder metallischen Materialien spezifiziert werden. Dieser Filter wird häufig zum Schutz nachgeschalteter Pumpen, Ventile und Instrumente vor abrasiven Schäden und Verschmutzung eingesetzt.

DN25–DN200 Größenbereich

PN10–PN16 Druckstufe

–20°C bis 93°C CPVC-Bereich

Korbtyp Perforiert / Netz

Abnehmbarer Korb

Extrahieren und reinigen, ohne den Filterkörper aus der Rohrleitung zu entfernen, wodurch Wartungsausfallzeiten reduziert werden.

Chemische Beständigkeit

UPVC- und CPVC-Körper sind beständig gegen Säuren, Basen und Salze. CPVC erweitert den Service auf 93 °C.

Geringer Druckabfall

Die große offene Korbfläche minimiert die Durchflussbehinderung, reduziert die Pumpenergie und sorgt gleichzeitig für die Partikelerfassung.

Vielseitige Filtration

Perforierte Körbe zum Grobsieben oder Maschenkörbe zur Feinfiltration. Sondergrößen verfügbar.

Bau

Körper UPVC · CPVC

Korb UPVC · CPVC · SS304 · SS316

Deckeldichtung EPDM · FKM · PTFE

Verbindungen Buchse · Flansch · Gewinde

Filtration

Perforiert 0,5–10 mm Löcher

Netz 20–200 Maschen

Benutzerdefiniert Schlitz · Keildraht

Korb volume 0,5–15 l (größenabhängig)

Standards

ASTM D2467 (SCH80)

DIN 8061/8062

Druck PN10–PN16

Temperature UPVC 60 °C · CPVC 93 °C

Anwendungsszenarien

01 Chemisch Schutz von Pumpen vor Ablagerungen und Ablagerungen in Säureübertragungsleitungen

02 Halbleiter UPW-Polieren und Partikelentfernung in Nassbänken

03 Energie Kühlmittelfiltration und Elektrolytfiltration in der Batterieproduktion

04 Wasser Abwassersiebung und RO-Vorbehandlung

05 Pharma DI-Wasser- und CIP-Kreislaufschutz

06 Automobil Farb-, Kühlmittel- und Teilewaschfiltration

Installationsrichtlinien

Mit der Korbkammer nach unten oder horizontal installieren. Der Durchflusspfeil muss ausgerichtet sein.
Lassen Sie ausreichend Platz für die Korbentnahme. Der Mindestabstand entspricht der Korblänge.
Verwenden Sie für lösungsmittelgeschweißte Verbindungen eine für UPVC oder CPVC spezifische Grundierung und Zement.
Flanschschrauben: Vollflächige Dichtungen verwenden. Über Kreuz gleichmäßig mit 15–20 Nm anziehen.
Überprüfen Sie den Korb vor der Installation auf Beschädigungen. Auf korrekten Sitz im Gehäuse achten.

Kritische Grenzen

Temperatur: UPVC max. 60 °C · CPVC max. 93 °C. Der Korb hat möglicherweise eine Untergrenze.
Nenndruck nicht überschreiten. Der Differenzdruck steigt mit zunehmender Korbbeladung.
Überwachen Sie den Druckabfall. Reinigen Sie den Korb, wenn der dP 0,5 bar überschreitet.
Überprüfen Sie die Kompatibilität des Korbmaterials mit der Prozesschemie.
Verwenden Sie für Außeninstallationen UV-stabilisiertes Harz oder eine Schutzbeschichtung.

Häufig gestellte Fragen

Wie oft sollte ich den Korb reinigen?

Die Reinigungshäufigkeit hängt von der Feststoffbeladung und der Durchflussrate ab. Überwachen Sie den Druckunterschied am Filter. Wenn der Differenzdruck 0,3–0,5 bar über dem Reinigungswert liegt, sollte der Korb entfernt und gereinigt werden. Bei Anwendungen mit hohem Feststoffgehalt kann eine tägliche Inspektion erforderlich sein.

Was ist der Unterschied zwischen perforierten Körben und Gitterkörben?

Perforierte Körbe haben gebohrte Löcher und werden zum Grobsieben (2–10 mm) verwendet. Mesh-Körbe bestehen aus Drahtgewebe und sorgen für eine feinere Filterung (20–200 Mesh). Netzkörbe bieten eine höhere Filtrationseffizienz, weisen jedoch einen höheren Druckabfall auf. Die Auswahl hängt von der Partikelgröße und dem zulässigen Druckverlust ab.

Kann der Korb später durch einen anderen Typ ersetzt werden?

Ja, der Korb ist austauschbar. Sie können zwischen perforierten und Gitterkörben wechseln, wenn sich die Prozessanforderungen ändern. Stellen Sie sicher, dass der Ersatzkorb die gleichen Gesamtabmessungen und die gleiche Dichtfläche hat, um den richtigen Sitz und die richtige Filterleistung zu gewährleisten.

Was passiert, wenn der Korb vollständig verstopft ist?

Ein vollständig verstopfter Korb führt zu einem schnellen Druckabfall. Der Filterkörper verfügt in einigen Konfigurationen über einen Bypass- oder Druckentlastungsmechanismus. Allerdings kann ein kontinuierlicher Betrieb bei hohem dP den Korb beschädigen oder zu einem Durchflussmangel führen. Um diesem Zustand vorzubeugen, wird eine regelmäßige Überwachung und Reinigung empfohlen.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN UPVC/CPVC-Korbfilter Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN UPVC/CPVC-Korbfilter Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Wo werden SCH 80 UPVC-Rohre in industriellen und kommerzie...
Jul 30,2026
Chemieverarbeiter, Betreiber von Wasseraufbereitungsanlagen und Industrieanlagen spezifizieren SCH 80 UPVC-Rohr überall dort, wo ein Rohrleitungssystem einem höheren Innendruck standhalten und aggressive...
mehr erfahren
Was macht SCH 80 UPVC-Rohre zu einer zuverlässigen Wahl fü...
Jul 23,2026
SCH 80 UPVC-Rohre haben bei gleichem Außendurchmesser eine dickere Wand als SCH 40-Rohre, was ihre Druckstufe erhöht und sie zum Standard für Industrieleitungen macht, die korrosive Chemikalien, heiße Prozessflüssi...
mehr erfahren
Warum SCH 80 UPVC-Rohre in industriellen Rohrleitungssyste...
Jul 16,2026
Die Wandstärke ist die einzige Spezifikation, die ein Rohr, das für hohen industriellen Druck ausgelegt ist, von einem Rohr für den leichten Wohnbereich unterscheidet. SCH 80 UPVC-Rohr reiht sich eindeut...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN UPVC/CPVC-Korbfilter Branchenkenntnisse

Die Schlüsselrolle von UPVC/CPVC-Korbfilter in der Galvanik und chemischen Abwasserbehandlung

UPVC- (weichmacherfreies Polyvinylchlorid) und CPVC-Korbfilter (chloriertes Polyvinylchlorid) spielen aufgrund ihrer hervorragenden Korrosionsbeständigkeit, hohen mechanischen Festigkeit und Kosteneffizienz eine wichtige Rolle in der Galvanisierung, der chemischen Abwasseraufbereitung und in mehreren wichtigen Industriebereichen. Im Folgenden sind die wichtigsten Anwendungsszenarien und Wertanalysen aufgeführt:

1. Galvanikindustrie: Effiziente Filtration von Schwermetallabwässern
Galvanikabwässer enthalten hohe Konzentrationen an Schwermetallen (wie Chrom, Nickel, Kupfer usw.). UPVC/CPVC-Korbfilter können starken Säuren (wie Schwefelsäure, Salzsäure) und stark alkalischen Umgebungen standhalten, suspendierte Partikel und Verunreinigungen der Galvanisierungslösung effektiv abfangen, den stabilen Betrieb des Abwasserbehandlungssystems gewährleisten und nachfolgende Membrantrenn- oder Ionenaustauschgeräte schützen.

2. Chemische Abwasserbehandlung: Korrosionsbeständigkeit und lange Lebensdauer
Chemisches Abwasser besteht aus komplexen Bestandteilen (z. B. organischen Lösungsmitteln und starken Oxidationsmitteln). CPVC-Materialien funktionieren gut bei hohen Temperaturen (bis zu 90 °C) und korrosiven Medien. Sie eignen sich zur Vorbehandlung in der Pestizid-, Farbstoff-, Petrochemie- und anderen Industrie, um das Risiko einer Verstopfung von Rohren und Pumpen zu verringern.

3. Branchenübergreifende Schlüsselanwendungen
Photovoltaik: Filtern Sie Siliziumpulver und chemische Rückstände in der Ätzflüssigkeit, um die Reinheit der Solarzellenproduktion sicherzustellen.
Elektronischer Halbleiter: Entfernen Sie Partikel in der Reinstwasseraufbereitung, um eine Kontamination der Wafer zu verhindern.
Kernkraft: Strahlungsbeständiges, modifiziertes UPVC wird zur Partikelkontrolle in Kühlwassersystemen eingesetzt und erfüllt besondere Sicherheitsstandards.
Metallurgie: Filtern Sie Metalloxide im Beizabwasser, um wertvolle Bestandteile zurückzugewinnen.
Medizin: Stellen Sie sicher, dass Mikroorganismen und Partikel den Standards in pharmazeutischen Reinwassersystemen entsprechen.
Industrielle Wasseraufbereitung: Schützen Sie Kessel und Kühltürme vor Ablagerungen und Korrosion.
Trinkwasser: UPVC-Filter entfernen Schlamm und Rost in der kommunalen Wasservoraufbereitung und erfüllen Hygienestandards.

4. Zusammenfassung der Hauptvorteile
Korrosionsbeständigkeit: Passt sich extremen Umgebungen mit einem pH-Wert von 0–14 an und hat eine Lebensdauer, die weit über der von Metallfiltern liegt.
Leicht und pflegeleicht: Kunststoffmaterial ist einfach zu installieren und der Filterkorb kann schnell zerlegt und gereinigt werden.
Kosteneffizienz: In sauren Abwasserszenarien hat es einen größeren Preisvorteil als Edelstahlfilter.
