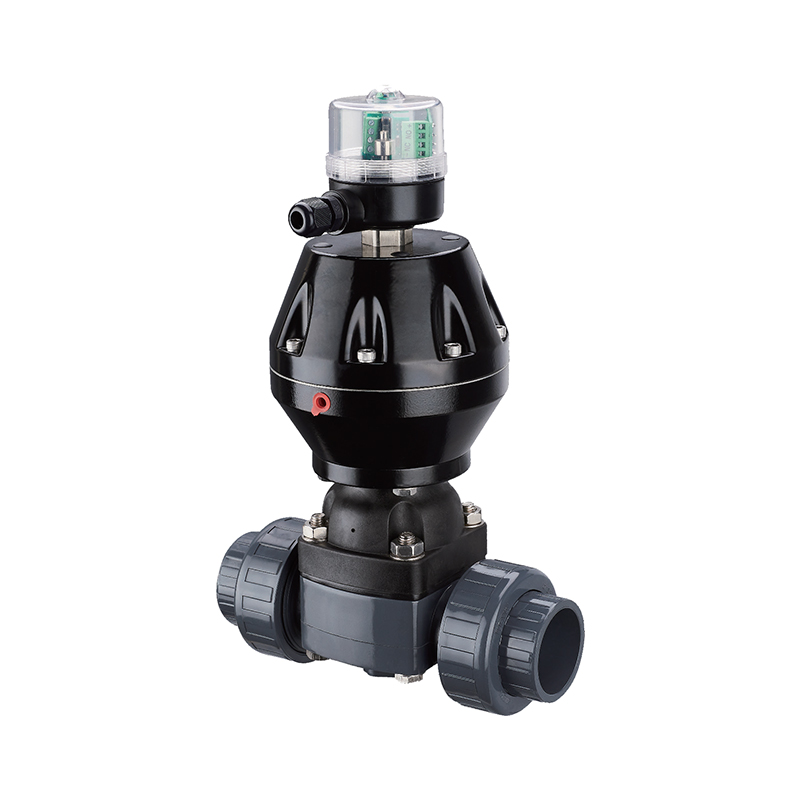

SCH8O/DIN Pneumatisches UPVC-Doppelmembranventil

Das pneumatische UPVC-Doppelmembranventil besteht aus UPVC-Material und bietet Korrosionsbeständigkeit und geringes Gewicht. Dank der doppelt angetriebenen Konstruktion mit pneumatischer Betätigung ist das Ventil äußerst flexibel und zuverlässig. Der Betrieb basiert auf pneumatischer Kraft und der Hubbewegung der Membran. Durch die Steuerung der Luftquelle zur Änderung des Drucks in der Luftkammer bewegt sich die Membran auf und ab und ermöglicht so das Öffnen und Schließen des Ventils. Es wird häufig in Anwendungen eingesetzt, die Korrosionsbeständigkeit und Flüssigkeitskontrolle erfordern, beispielsweise in der chemischen, pharmazeutischen und lebensmittelverarbeitenden Industrie. Das Ventil zeichnet sich durch einen einfachen Aufbau, geringe Wartungskosten und verlängerte Wartungsintervalle aus. Durch seine präzise Durchflussregelung ist es für verschiedene flüssige Medien geeignet.

Kontaktieren Sie uns

Vorherige：Pneumatisches UPVC-Flanschmembranventil SCH8O/DIN
Nächste：Elektrische Absperrklappe SCH8O/DIN UPVC/CPVC

Parameter Anwendung Technische Normen

Das Merkmal des pneumatischen UPVC-Zweiwege-Membranventils besteht darin, dass die Membran den inneren Hohlraum des unteren Ventilkörpers vom inneren Hohlraum des oberen Ventildeckels trennt, sodass der Ventilschaft, der Ventilteller und andere über der Membran befindliche Teile nicht durch das Medium korrodiert werden, die Packungsdichtungsstruktur weggelassen wird und keine Mediumleckage auftritt. Die innere Hohlraumtrennwand ist eine Membran aus Gummi oder Kunststoff mit weicher Dichtung, die eine gute Dichtleistung aufweist.

NEIN	Name	Material
1	Körper	UPVC
2	Membran	EPDM
2a	Kopieren	EPDM
3	Scheibe	NILO
4	Abdeckung	UPVC
5	Stamm	2Cr13
6	Stamm nut	HPb59-1
7	Zylinder	Aluminiumlegierung
8	Kappe	Kunststoff

GRÖSSE/NOM.			dn20	dn25	dn32	dn40	DN50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Größe (mm) Standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referenz	H1	195	200	210	228	240	290
	Referenz	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · MEMBRAN · DUAL ANTRIEB

Pneumatisches UPVC-Doppelmembranventil

Wehrtyp · Packungslos · Tandembetätigung · PN10

Das pneumatische UPVC-Doppelmembranventil SCH8O/DIN ist ein pneumatisch betätigtes Absperrventil für industrielle Rohrleitungssysteme, die korrosive Flüssigkeiten, Reinstwasser und Abwasser verarbeiten. Eine flexible Membran, die zwischen Gehäuse und Oberteil eingeklemmt ist, bildet die einzige bewegliche Barriere, sodass das Medium nicht mit der Spindel, dem Antrieb oder der Atmosphäre in Kontakt kommt. Die doppelt angetriebene Konfiguration verwendet zwei pneumatische Betätigungseinheiten an einem gemeinsamen Schaft, sodass zwei Ventilkörper über ein einziges Steuersignal mit synchronisiertem Hub angetrieben werden können. Der UPVC-Körper bietet chemische Beständigkeit im Säure-, Alkali- und Salzbetrieb. Die Wehrgeometrie sorgt im geöffneten Zustand für einen geraden Durchgang und schließt zuverlässig gegen schwebende Feststoffe.

DN15–DN100 Nenngröße

PN10 Druckklasse

0–60°C UPVC-Dienst

4–6 bar Luftzufuhr

Packlose Konstruktion

Die Membran isoliert Spindel und Antrieb vom Medium. Da es keine dynamische Schaftdichtung gibt, werden diffuse Emissionspfade durch die Packung durch die Konstruktion beseitigt und nicht durch Wartung kontrolliert.

Dualer Antrieb auf einem Vorbau

Zwei pneumatische Betätigungseinheiten teilen sich einen gemeinsamen Schaft und treiben gepaarte Ventilkörper über ein einziges Steuersignal an. Der Hub wird mechanisch synchronisiert, sodass gepaarte Isolationspunkte ohne separate Logik gemeinsam geöffnet und geschlossen werden.

Feststofftoleranz beim Verschluss

Die Wehrgeometrie schließt schwebende Partikel ab, anstatt sie zwischen Kugel und Sitz einzufangen. Dadurch eignet sich die Konstruktion auch für den Einsatz in der Nähe von Gülle, wo enge Sitze verstopfen oder verklemmen würden.

Vor Ort austauschbare Membran

Die Membran ist ein wartungsfähiges Verschleißteil und kann ausgetauscht werden, ohne dass das Gehäuse aus der Rohrleitung entfernt werden muss. Der Umfang der Abschaltung beschränkt sich auf die Isolierung der Leitung und das Entfernen der Motorhaube.

Ventilkonstruktion

Körpermaterial UPVC

Körpertyp Wehrtyp, gerader Durchgang

Membranoptionen EPDM · PTFE-beschichtetes EPDM · FKM

Verbindung Buchse · Flansch DIN PN10 · Gewinde

Designreferenz DIN EN 16139 · ISO 21787 · ASTM D1784

Betätigung und Steuerung

Antriebskonfiguration Doppelt angetriebene Tandem-Einheiten

Luftzufuhr 4–6 bar, gefiltert und trocken

Funktion Normalerweise geschlossen · Normalerweise offen · Doppeltwirkend

Steuerschnittstelle Magnetventil, 3/2 oder 5/2 Wege

Rückmeldung Positionsendschalter optional

Zubehör Luftfilterregler · Handbetätigung

Auswahlmatrix für Membranen

Membran Medientauglichkeit Temperaturobergrenze Zyklusleben

EPDM Säuren, Laugen, Salze, Trinkwasser, Abwasser 60°C Hoch

PTFE-beschichtetes EPDM Starke Säuren, Lösungsmittel, hochreine Medien 60°C Mäßig

FKM Oxidationsmittel, Kohlenwasserstoffe, chlorierte Medien 60°C Mäßig

Die Membranauswahl muss vor der Auftragsfreigabe anhand von Prozessmedium, Konzentration und Betriebstemperatur bestätigt werden. Die Obergrenze des Gehäusematerials bestimmt die Montageleistung.

Branchenberichterstattung und Prozessmedien

Chemie und Metallurgie Säure- und Laugentransfer, Dosierleitungen, Beizkreisläufe, Reagenzzuführung

Photovoltaik und Lithium Ätzbadzirkulation, Elektrolyttransfer, Sole- und Reagenzhandhabung

Nuklear- und Energiehilfsmittel Hilfskühlkreisläufe, demineralisiertes Wasser, chemische Injektionsleitungen

Elektronischer Halbleiter Reinstwasserverteilung, elektronisches Wasser, Nassbankversorgung

Lebensmittel und Arzneimittel Trinkwasser, gereinigtes Wasser, CIP-Vor- und Rücklaufkreisläufe

Automobil- und Industriewasser Teilewaschen, Farbumwälzung, Neutralisierung von Industrieabwässern

Inbetriebnahmeanforderungen

Überprüfen Sie vor der Lieferfreigabe den Gehäuseanschlusstyp, die Nenngröße und das Membranmaterial anhand der Rohrleitungsisometrie.
Überprüfen Sie den Luftversorgungsdruck am Aktuatoreinlass unter Strömungsbedingungen. der angegebene Bereich liegt bei 4–6 bar am Ventil.
Wenn möglich mit vertikaler Ventilspindel installieren und die Ausrichtung des Wehrs relativ zur Durchflussrichtung überprüfen.
Lassen Sie die gepaarten Körper pneumatisch einen vollen Hub durchlaufen und bestätigen Sie die synchronisierte Bewegung des gemeinsamen Schafts.
Stellen Sie die Funktion des Magnetventils ein und bestätigen Sie, dass die Fehlerposition mit den Sicherheitsanforderungen der Anlage übereinstimmt.
Notieren Sie das Installationsdatum der Membran auf dem Wartungsetikett, um die Lebensdauer zu verfolgen.

Anwendungsgrenzen

Die Betriebsobergrenze des UPVC-Körpers beträgt 60 °C. Überschreiten Sie diesen Wert nicht, auch wenn die Membranbewertung höher erscheint.
Der Nenndruck beträgt PN10 bei Umgebungstemperatur; Leistungsreduzierung entsprechend der veröffentlichten Druck-Temperatur-Kurve.
Nicht für den Dampfbetrieb oder den Einsatz bei schnellen Temperaturwechseln vorgesehen.
Nicht mit konzentrierten oxidierenden Säuren wie Salpetersäure über 15 % in einem UPVC-Gehäuse verwenden.
Luftzufuhr must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Betreiben Sie den Antrieb nicht über den Nennhub hinaus; Überhub drückt die Membran gegen das Wehr und verkürzt die Lebensdauer.
Für die Installation im Freien ist eine UV-Stabilisierung des Gehäuses oder eine äußere Schutzbeschichtung erforderlich.

Fragen zu Beschaffung und Technik

Was bedeutet die doppelt angetriebene Konfiguration in der Praxis?

Zwei pneumatische Betätigungseinheiten sind auf einem gemeinsamen Schaft montiert und arbeiten zusammen, indem sie zwei Membranventilkörper über ein einziges Steuersignal antreiben. Dies wird verwendet, wenn gepaarte Isolationspunkte synchron geöffnet oder geschlossen werden müssen, z. B. Vor- und Rücklaufzweige einer Schleife, oder wenn eine redundante Schließung einer einzelnen Prozesslinie erforderlich ist.

Welche Informationen werden für die Angebotserstellung benötigt?

Geben Sie Nenngröße, Gehäuseanschlusstyp, Membranmaterial, Luftversorgungsdruck, erforderliche Ausfallposition (normalerweise geschlossen, normalerweise offen oder doppelt wirkend), Prozessmedium und -konzentration, Betriebstemperatur und an, ob die doppelt angetriebene Anordnung zwei separate Leitungen oder zwei Punkte auf derselben Leitung antreibt. Für die kommerzielle Bewertung sind Menge und Lieferplan erforderlich.

Wie oft sollte die Membran ausgetauscht werden?

Die Austauschintervalle hängen von der Zyklushäufigkeit, der Medienaggressivität und der Betriebstemperatur ab. Bei der kontinuierlichen Chemikaliendosierung wird ein geplantes Austauschintervall typischerweise anhand der Zykluslebensdauerdaten für die spezifische Membranmischung festgelegt. Die Membran sollte bei jedem geplanten Wartungsfenster unabhängig von der Anzahl der Zyklen überprüft und ausgetauscht werden, wenn am Wehr sichtbare Verformungen, Schwellungen oder ein Verlust der Abdichtung auftreten.

Werden Material- und Prüfzeugnisse mitgeliefert?

Standardmäßig werden Konformitätsbescheinigungen nach DIN EN 16139, ISO 21787 und ASTM D1784 ausgestellt. Für Projektdokumentationspakete sind auf Anfrage Materialberichte auf Chargenebene, Protokolle zu Gehäuse- und Dichtungstests sowie Testblätter zur Aktuatorfunktion erhältlich.

Kann das Ventil für schlamm- oder feststoffhaltige Medien geliefert werden?

Die Membrankonstruktion vom Wehrtyp verträgt Schwebstoffe besser als Kugel- oder Schmetterlingskonstruktionen, da der Verschluss nicht von einem dicht beabstandeten Sitz abhängt. Allerdings beschleunigen abrasive Feststoffe den Membranverschleiß. Für Medien mit hohem abrasivem Anteil sollten Sie eine verstärkte Membranmischung verwenden und das geplante Austauschintervall verkürzen. Für eine konkrete Empfehlung wenden Sie sich bitte an den Hersteller bezüglich der Partikelgrößenverteilung und der Feststoffkonzentration.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China SCH8O/DIN Pneumatisches UPVC-Doppelmembranventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt SCH8O/DIN Pneumatisches UPVC-Doppelmembranventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

UPVC- und CPVC-Ventile: Bessere Durchflusskontrolle in che...
Nov 03,2026
Das erste Anzeichen dafür, dass eine Chemieleitung die Kontrolle verliert, ist selten ein Rohrbruch. Es ist ein Ventil, das sich noch dreht, aber nicht mehr schließt, oder ein Griff, der nun mit zwei Händen bew...
mehr erfahren
Wie Hersteller von CPVC-Fittings die Qualität sicherstelle...
Oct 30,2026
Ein Fitting aus chloriertem Polyvinylchlorid (CPVC), das eine Sichtprüfung besteht, kann dennoch in der ersten heißen Chemikalienleitung versagen, wenn sich die Verbindung während des Formens verschlechtert, wenn d...
mehr erfahren
CPVC-Verschraubungen mit Gewinde oder Muffe Schedule 80: W...
Oct 28,2026
Mit Gewinde oder Sockel: Zwei Möglichkeiten, Schedule 80 CPVC beitreten Die Frage taucht normalerweise auf, nachdem die Rohrklasse bereits festgelegt wurde. Ein Anlageningenieur oder Wartungsleiter wählt Sche...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

SCH8O/DIN Pneumatisches UPVC-Doppelmembranventil Branchenkenntnisse

So wählen Sie aus pneumatische UPVC-Membranventile in der Chemie- und Umweltschutzindustrie?

Pneumatische UPVC-Membranventile mit Doppelantrieb werden aufgrund ihrer hervorragenden Korrosionsbeständigkeit, zuverlässigen Abdichtung und ihres geringen Gewichts häufig in der Chemie-, Umweltschutz- und vielen Industriezweigen mit hoher Nachfrage eingesetzt. Im Folgenden sind die Auswahlpunkte und typischen Szenarioanalysen verschiedener Branchen aufgeführt:

1. Sicheres Trinkwasser und Trinkwasser
Auswahlpunkte: Der Ventilkörper muss den Hygienestandards für Lebensmittel entsprechen (z. B. FDA, NSF-Zertifizierung), um sicherzustellen, dass es nicht zu Schwermetallausfällungen kommt. Das Dual-Drive-Design kann eine Verunreinigung durch mittleren Rückfluss verhindern.
Anwendungsszenarien: Wasseranlagen-Desinfektionssystem, Reinwasserversorgungsleitung, kommunales Wasserversorgungsnetz.

2. Metallurgieindustrie (Metallurgie)
Auswahlpunkte: UPVC muss saurem/alkalischem Schmelzabwasser (wie Schwefelsäure, Flusssäuremedium) standhalten; Der pneumatische Antrieb eignet sich zur Fernsteuerung von Hochtemperatur-Werkstattprozessen.
Anwendungsszenarien: Behandlung von Abfallflüssigkeiten in der Beizlinie, Ableitung von Galvanikabwasser, Zirkulationssystem für das Schmelzkühlwasser.

3. Photovoltaik und elektronische Halbleiter
Auswahlpunkte: Höchste Reinheitsanforderungen, Ventile dürfen nicht von Partikeln abfallen; Die Flusssäurebeständigkeit von UPVC eignet sich für Wafer-Reinigungsprozesse.
Anwendungsszenarien: Kontrolle von Abfallflüssigkeiten beim Ätzen von Photovoltaik-Siliziumsäure, Transport von Halbleiter-Reinstwasser, Ätzlinie für Leiterplatten.

4. Atomkraft
Auswahlpunkte: Prüfung des strahlungsbeständigen Materials muss bestanden werden; Die Doppelantriebsstruktur stellt sicher, dass keine nuklearen Abfallflüssigkeiten austreten, und pneumatische Antriebe erfordern eine Explosionsschutzzertifizierung.
Anwendungsszenarien: schwach radioaktive Abwasserbehandlung, Kühlmittelleitungen, Wiederaufbereitungssysteme für Kernbrennstoffe.

5. Medizin
Auswahlpunkte: Die Innenwand des Ventilkörpers ist glatt und weist keine toten Ecken auf, um mikrobielles Wachstum zu vermeiden; UPVC ist mit Ethanol, Natriumchlorid und anderen Wirkstoffen kompatibel.
Anwendungsszenarien: pharmazeutisches Reinwassersystem, aseptische Abfülllinie, CIP-Pipeline (Cleaning in Place).

6. Industrielle Wasseraufbereitung und Abwasser
Auswahlpunkte: Für Abwasser, das Chlor, viel Salz oder organische Lösungsmittel enthält, muss ein verdicktes UPVC-Ventilgehäuse ausgewählt werden. Die pneumatische Steuerung kann mit der SPS verbunden werden, um eine automatische Dosierung zu erreichen.
Anwendungsszenarien: Entschwefelungsabwasser in Kraftwerken, Neutralisationstanks in petrochemischen Anlagen und Farbstoffabwassereinleitung in der Druck- und Färbereiindustrie.

Allgemeine Auswahlvorschläge
Korrosive Medien: Bestätigen Sie die chemische Beständigkeit von UPVC (wie Salzsäure, Natriumhypochlorit usw.);
Partikelgehalt: Es wird empfohlen, für Flüssigkeiten mit hohem Feststoffgehalt eine Funktion zum Spülen des Ventilhohlraums hinzuzufügen.
Automatisierungsanforderungen: Priorisieren Sie den Einsatz intelligenter Stellungsregler zur Anpassung an die DCS/SCADA-Systemintegration.
