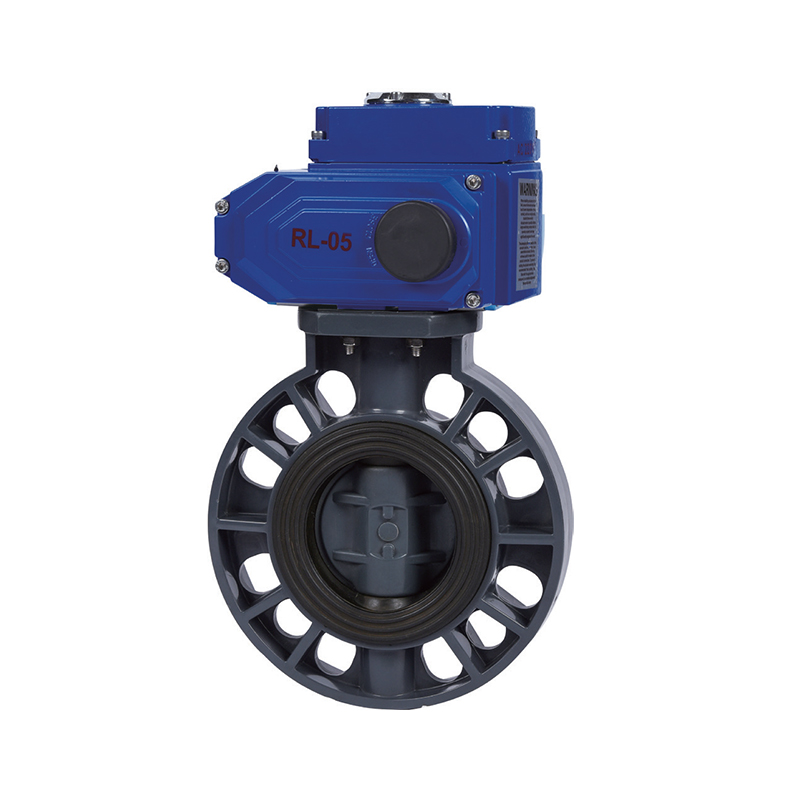

Elektrische Absperrklappe SCH8O/DIN UPVC/CPVC

Die elektrische Absperrklappe hat einen einfachen Aufbau, eine geringe Größe, ein leichtes Design und einen geringen Materialverbrauch. Es verfügt über ein geringes Antriebsdrehmoment und ist daher einfach und schnell zu bedienen. Das Ventil bietet Möglichkeiten zur Durchflussregulierung und Dichtleistung und erreicht eine gute Abdichtung unter Niederdruckbedingungen. Basierend auf der Anschlussart können elektrische Absperrklappen in Flansch- oder Zwischenflanschausführung eingeteilt werden; je nach Antriebsart können sie manuell, pneumatisch oder elektrisch sein; Je nach Struktur kann es sich um Exzenterscheiben, vertikale Platten, geneigte Platten oder Hebel handeln. und je nach Dichtungstyp können sie weichdichtend oder hartdichtend sein.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN Pneumatisches UPVC-Doppelmembranventil
Nächste：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

Parameter Anwendung Technische Normen

(1) Material: UPVC, CPVC
(2) Größe: 2"-12", DN50-DN300, DN63-DN315
(3) Normen: ANSI, DIN
(4) Anschluss: Flansch
(5) Arbeitsdruck: 150 PSI, 1,0 MPa
(6) Betriebstemperatur: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Körperfarbe: UPVC (dunkelgrau), CPVC (hellgrau)

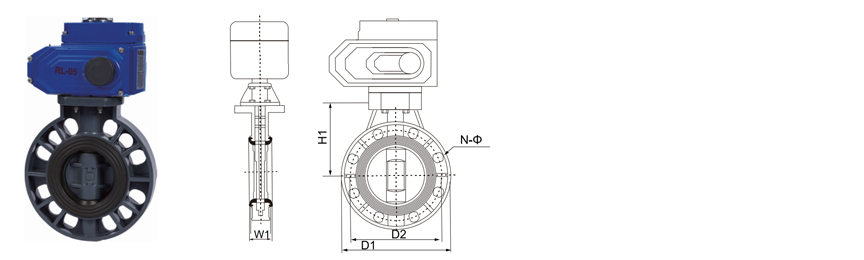

GRÖSSE/NOM.	dn63	dn75	DN90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Drehmoment (N·M)	10	10	15	22	40	45	65	-	-

Spezifikationen für elektrische Stellantriebe

Kugelhahn	Modell	Maximales Ausgangsdrehmoment	Aktionszeit 90°		Abtriebswelle	Motor	Nennstrom
Kugelhahn	Modell	N·M	Speziell	Standard	mm	W	Wechselstrom 220V/A	Wechselstrom 380V/A	Gleichstrom 24V/A
DN63-DN75	RL003	30	5-10	15	11*11	Wechselstrom20 Gleichstrom2	0.1	0.05	0.2
DN90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15.30.60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15.30.60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15.05.40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELEKTRISCH BETÄTIGT · B2B-VERSORGUNG

Elektrische Absperrklappe aus UPVC/CPVC

Wafer/Lug · Ein-Aus & Modulierend · ISO 5211 · PN10–PN16

Das elektrische Absperrventil SCH80/DIN UPVC/CPVC ist ein automatisiertes Vierteldrehungs-Durchflussregelventil für industrielle Rohrleitungssysteme, die korrosive und hochreine Medien verarbeiten. Das Ventil kombiniert einen thermoplastischen Wafer- oder Laschenkörper mit einem elektrischen Stellantrieb und ermöglicht so eine ferngesteuerte Ein-/Aus-Steuerung oder modulierende Steuerung ohne pneumatische Luftversorgung. Die Scheibe dreht sich um 90 Grad in einer austauschbaren elastischen Auskleidung, die aus EPDM, PTFE oder FKM erhältlich ist, um eine Absperrung über den gesamten Nenndruckbereich hinweg zu gewährleisten. Gehäuse- und Scheibenmaterialien sind UPVC für den allgemeinen chemischen Einsatz und CPVC für den Einsatz bei bis zu 93 °C. Die Flanschbohrungen folgen den Mustern DIN PN10/PN16 oder ANSI Klasse 150, und die Antriebsschnittstelle entspricht ISO 5211 für die direkte Montage von Stellungsreglern, Endschaltern und Handhilfsbetätigungen. Die Serie wird für OEM-Integration, Projektbeschaffung und Anlagennachrüstungsprogramme geliefert.

DN40–DN300 Nenngröße

PN10 / PN16 Druckklasse

0–93°C CPVC-Dienst

24 / 110 / 230V Aktuatorversorgung

Elektrische Betätigung ohne Luftzufuhr

Geeignet für Anlagen, in denen die Druckluftinfrastruktur nicht verfügbar oder unzuverlässig ist. Die Aktorverkabelung lässt sich in SPS-, DCS- und SCADA-Regelkreise integrieren.

Austauschbares Liner-Design

Der elastische Liner ist eine wartungsfähige Komponente. Durch den Austausch der Auskleidung wird die Dichtungsleistung wiederhergestellt, ohne dass Gehäuse, Scheibe oder Aktuator ausgetauscht werden müssen.

Kompakte Stellfläche

Die Wafer-Konstruktion reduziert die Baulänge und das Gewicht im Vergleich zu Kugelhähnen mit gleicher Bohrung und verringert den Stütz- und Platzbedarf.

Materialrückverfolgbarkeit

Gehäuse-, Scheiben- und Auskleidungsmaterialien werden pro Charge dokumentiert. Mit jeder Lieferung werden Konformitätsbescheinigungen und Materialberichte ausgestellt.

Ventilkonfiguration

Körpermaterial UPVC · CPVC

Scheibenmaterial Massives UPVC / CPVC · Beschichtetes Sphäroguss

Liner-Optionen EPDM · PTFE · FKM (Viton)

Körperstil Wafer · Lug

Flanschbohren DIN PN10/PN16 · ANSI-Klasse 150

Von Angesicht zu Angesicht DIN EN 558 Reihe 20 / API 609

Designreferenz ASTM D2467 · DIN 8061/8062 · ISO 16136

Aktuator und Steuerung

Funktion Ein-Aus · Modulierend

Versorgungsspannung 24V AC/DC · 110V AC · 230V AC

Steuereingang Schaltkontakt · 4–20 mA · 0–10 V

Rückmeldung Endschalter · 4–20 mA-Position

Gehäuse IP65-Standard · IP67 optional

Manuelle Überbrückung Handrad oder Ausrückhebel

Montageschnittstelle Direktmontage nach ISO 5211

Liner-Auswahlmatrix

Liner Medientauglichkeit Temperaturobergrenze Abriebfestigkeit

EPDM Wasser, milde Säuren, Laugen, Kühlmedien 80°C Mäßig

PTFE Starke Säuren, Lösungsmittel, hochreine Medien 93°C Niedrig

FKM Kohlenwasserstoffe, Öle, Oxidationsmittel 90°C Mäßig

Die Wahl des Liners muss vor der Auftragsfreigabe anhand der tatsächlichen Prozesschemie, Konzentration und Betriebstemperatur bestätigt werden.

Branchenberichterstattung und Prozessmedien

Chemie und Metallurgie Säuretransfer, Laugendosierung, Beizlinien, Kontrolle der Reaktorbeschickung

Photovoltaik und Lithium Zirkulation des Ätzbades, Elektrolyttransfer, Handhabung der Sole

Nuklear- und Energiehilfsmittel Hilfskühlkreisläufe, demineralisiertes Wasser, chemische Injektionsleitungen

Elektronischer Halbleiter Reinstwasserverteilung, elektronisches Wasser, Nassbankversorgung

Lebensmittel und Arzneimittel Trinkwasser, gereinigtes Wasser, CIP-Vor- und Rücklaufkreisläufe

Automobil- und Industriewasser Farbumwälzung, Teilewaschen, Neutralisierung von Industrieabwässern

Inbetriebnahmeanforderungen

Überprüfen Sie vor der Lieferfreigabe das Flanschbohrmuster und die Baulänge anhand der Rohrleitungsisometrie.
Überprüfen Sie die Versorgungsspannung des Stellantriebs und den Steuersignaltyp anhand der Architektur der Anlagensteuerung.
Installieren Sie Zwischenflanschventile mittig zwischen den Flanschen, wobei sich die Scheibe in der geschlossenen Position befindet, um die Auskleidung beim Anziehen der Schrauben zu schützen.
Ziehen Sie die Flanschschrauben über Kreuz mit dem im Installationsblatt für die jeweilige Nenngröße angegebenen Wert an.
Führen Sie elektrisch einen vollständigen Öffnungs-Schließ-Zyklus durch und bestätigen Sie die Rückmeldung des Endschalters, bevor Sie das System unter Druck setzen.
Führen Sie bei modulierenden Einheiten eine 4–20-mA-Hubkalibrierung durch und zeichnen Sie die Positionsrückmeldungskurve auf.

Anwendungsgrenzen

Die Betriebsobergrenze des UPVC-Körpers beträgt 60 °C; Die CPVC-Körperdecke hat eine Temperatur von 93 °C. Die Linerobergrenze kann niedriger sein und bestimmt die endgültige Bewertung.
Nicht für den Dampfbetrieb oder den Einsatz bei schnellen Temperaturwechseln vorgesehen.
Die EPDM-Auskleidung ist nicht mit Kohlenwasserstofflösungsmitteln, Ölen oder starken Oxidationsmitteln kompatibel.
Für Medien mit hohem abrasivem Feststoffgehalt wird eine PTFE-Auskleidung nicht empfohlen.
Vermeiden Sie beim Umgang mit abrasiven oder kristallisierenden Medien einen Dauerbetrieb im offenen Bereich von 5–85 %.
Ein Drehmoment der Flanschschrauben über dem angegebenen Wert kann zu Rissen im Thermoplastgehäuse führen, insbesondere bei DN80 und höher.
Für die Installation im Freien ist eine UV-Stabilisierung des Gehäuses oder eine äußere Schutzbeschichtung erforderlich.

Fragen zu Beschaffung und Technik

Welche Informationen werden für die Angebotserstellung benötigt?

Geben Sie Nenngröße, Gehäusematerial, Auskleidungsmaterial, Flanschbohrstandard, Druckklasse, Betriebstemperatur, Prozessmedium und -konzentration, Antriebsfunktion (Ein-Aus oder modulierend), Versorgungsspannung und das erforderliche Steuersignal an. Für die kommerzielle Bewertung sind außerdem Menge und Lieferplan erforderlich.

Werden Material- und Prüfzeugnisse mitgeliefert?

Ja. Standardmäßig werden Konformitätsbescheinigungen nach ASTM D2467 und DIN 8061/8062 ausgestellt. Materialberichte auf Chargenebene, Protokolle zu Gehäuse- und Dichtungstests sowie Aktuatorkalibrierungsblätter sind auf Anfrage für Projektdokumentationspakete erhältlich.

Wie ist der Stellantrieb für ein bestimmtes Ventil dimensioniert?

Die Dimensionierung des Stellantriebs basiert auf der Ventilausbrechkraft und dem Betriebsdrehmoment bei maximalem Differenzdruck, multipliziert mit einem Sicherheitsfaktor. In die Berechnung fließen Medientemperatur, Linermaterial und Zyklenfrequenz ein. Das ausgewählte Antriebsmodell und seine Drehmomentspanne sind in der Auftragsbestätigung angegeben.

Kann das Ventil für den Dead-End-Betrieb geliefert werden?

Für den Dead-End-Betrieb ist eine Laschenkörperkonfiguration mit Gewindeeinsätzen an beiden Flanschflächen erforderlich. Wafer-Körper werden durch Durchgangsbolzen gehalten und eignen sich nicht zum Isolieren eines stromabwärtigen Abschnitts, während die stromaufwärtige Leitung unter Druck bleibt.

Welcher Ersatzteilvorrat wird empfohlen?

Empfohlene Ersatzteile sind eine Auskleidung und ein Satz Flanschdichtungen pro zehn Ventile im Dauerbetrieb sowie ein Stellantrieb pro Regelkreis für kritische Einsätze. Die Bestandsaufnahme der Auskleidung sollte auf den vorherrschenden Medien und der Temperatur in der Anlage basieren und nicht nur auf der Anzahl der Ventile.

Geliefert für OEM-Integration, EPC-Projektbeschaffung und Anlagennachrüstungsprogramme in den Bereichen Chemie, Metallurgie, Photovoltaik, Kernenergie, Lithium, elektronische Halbleiter, Lebensmittel, Pharmazie, Automobil und industrielle Wasseraufbereitung. Die Medienberichterstattung umfasst saure und alkalische Flüssigkeiten, Reinstwasser, Trinkwasser, Wasser in Elektronikqualität und Industrieabwasser.

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China Elektrische Absperrklappe SCH8O/DIN UPVC/CPVC Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt Elektrische Absperrklappe SCH8O/DIN UPVC/CPVC Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

UPVC- und CPVC-Ventile: Bessere Durchflusskontrolle in che...
Nov 03,2026
Das erste Anzeichen dafür, dass eine Chemieleitung die Kontrolle verliert, ist selten ein Rohrbruch. Es ist ein Ventil, das sich noch dreht, aber nicht mehr schließt, oder ein Griff, der nun mit zwei Händen bew...
mehr erfahren
Wie Hersteller von CPVC-Fittings die Qualität sicherstelle...
Oct 30,2026
Ein Fitting aus chloriertem Polyvinylchlorid (CPVC), das eine Sichtprüfung besteht, kann dennoch in der ersten heißen Chemikalienleitung versagen, wenn sich die Verbindung während des Formens verschlechtert, wenn d...
mehr erfahren
CPVC-Verschraubungen mit Gewinde oder Muffe Schedule 80: W...
Oct 28,2026
Mit Gewinde oder Sockel: Zwei Möglichkeiten, Schedule 80 CPVC beitreten Die Frage taucht normalerweise auf, nachdem die Rohrklasse bereits festgelegt wurde. Ein Anlageningenieur oder Wartungsleiter wählt Sche...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

Elektrische Absperrklappe SCH8O/DIN UPVC/CPVC Branchenkenntnisse

Häufige Fehlerdiagnose und Wartung von elektrische Absperrklappen : 5 wichtige Punkte zur Verlängerung der Lebensdauer

Elektrische Absperrklappen werden häufig in Branchen wie sauberem Trinkwasser, Metallurgie, Photovoltaik, Kernenergie, elektronischen Halbleitern, Medizin, industrieller Wasseraufbereitung und industriellem Abwasser eingesetzt. Unterschiedliche Arbeitsbedingungen stellen extrem hohe Anforderungen an die Zuverlässigkeit von Ventilen, und eine ordnungsgemäße Wartung kann ihre Lebensdauer erheblich verlängern. Im Folgenden sind die 5 wichtigsten Wartungspunkte aufgeführt:

1. Dichtungsprüfung: Mediumleckage verhindern
Problemausprägung: Das Ventil ist nicht dicht verschlossen, es kommt zu Undichtigkeiten innen oder außen.

Auswirkungen auf die Branche:
Sicheres Trinkwasser und Pharmaindustrie: Leckagen verursachen Wasserverschmutzung und beeinträchtigen Gesundheit und Sicherheit.
Kernkraft und elektronische Halbleiter: Das Austreten hochreiner Medien kann zu Systemausfällen führen.
Wartungsvorschläge: Überprüfen Sie regelmäßig den Ventilsitz und die Dichtfläche der Ventilplatte und ersetzen Sie abgenutzte Gummi- oder PTFE-Dichtungen.

2. Wartung von Motor und Aktuator: Sorgen Sie für einen stabilen Antrieb
Problemausprägung: Die Ventilbewegung ist langsam, klemmt oder lässt sich nicht öffnen und schließen.

Auswirkungen auf die Branche:
Metallurgie und industrielles Abwasser: Stark korrosive Medien können leicht dazu führen, dass der Motor feucht wird oder der Kreislauf beschädigt wird.
Photovoltaik und elektronische Halbleiter: Eine präzise Steuerung erfordert eine hohe Präzision, und ein Motorausfall kann die Produktionskontinuität beeinträchtigen.
Wartungsvorschläge: Getriebeteile regelmäßig schmieren, Motorisolierung prüfen und Langzeitbetrieb in feuchter Umgebung vermeiden.

3. Kalibrierung der Signalrückführung: Gewährleistung der Regelgenauigkeit
Problemausprägung: Die Ventilöffnung stimmt nicht mit der Rückmeldung des Steuersystems überein.

Auswirkungen auf die Branche:
Industrielle Wasseraufbereitung und Kernenergie: Eine Abweichung der Durchflussregelung kann die Prozessstabilität beeinträchtigen.
Medizin und elektronische Halbleiter: Kleinere Fehler können zu Problemen mit der Produktqualität führen.
Wartungsvorschläge: Positionssensoren (z. B. Potentiometer oder Encoder) regelmäßig kalibrieren und prüfen, ob die Signalleitung locker ist.

4. Korrosionsschutz und Materialanpassung
Problemausprägung: Rost und Ablagerungen am Ventilkörper oder an internen Komponenten.

Auswirkungen auf die Branche:
Industrielles Abwasser und Metallurgie: Saure oder salzreiche Medien beschleunigen die Metallkorrosion.
Photovoltaik und Halbleiter: Reinstwasserumgebungen erfordern Ventile aus Edelstahl oder mit spezieller Beschichtung.
Wartungsempfehlungen: Wählen Sie das Ventilkörpermaterial (z. B. CF8M-Edelstahl, fluorbeschichtete Absperrklappe) entsprechend den Eigenschaften des Mediums aus und reinigen Sie die Ablagerungen regelmäßig.
