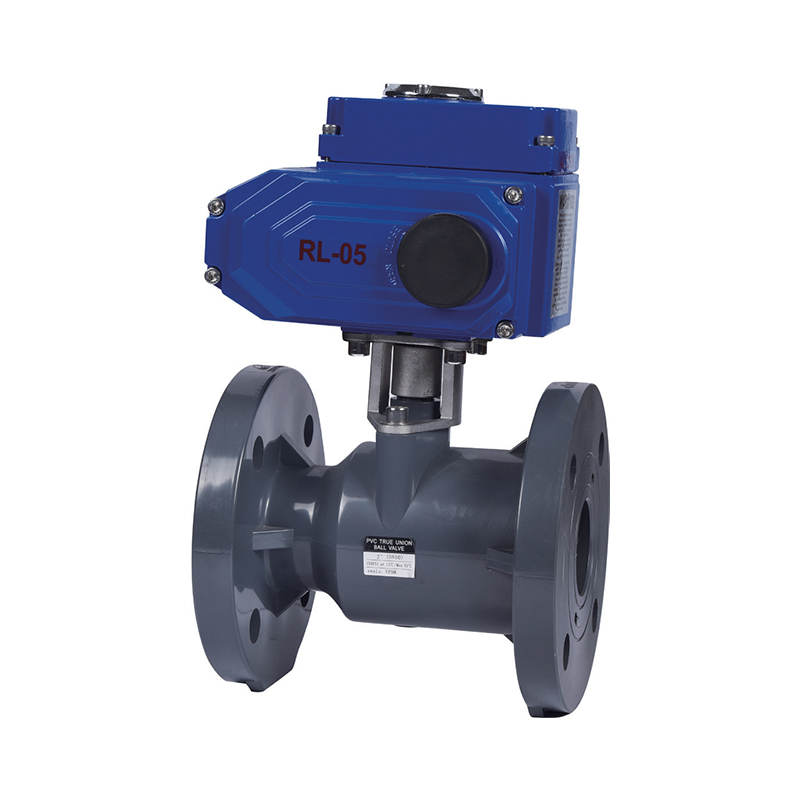

Elektrisches Flanschkugelventil

Das definierende Merkmal des elektrischen Flanschkugelventils besteht darin, dass sich seine Schließkomponente (die Kugel) um die Stammachse dreht und typischerweise das Öffnen oder Schließen der Ventils oder Schließung durch eine 90 ° -Drotation aktiviert. Es verfügt über eine Versiegelungsleistung, eine hohe Durchflusskapazität, einen geringen Flusswiderstand, eine einfache Struktur, eine einfache Wartung und eine lange Lebensdauer. Der Durchgang des Ventilkörpers hat den gleichen Durchmesser wie die verbundene Rohrleitung, sodass das Medium fast ohne Verlust durchfließen kann. Daher wird es häufig in Anwendungen verwendet, die eine strenge Versiegelung erfordern, wie z. B. Steuerung von Gasen, Flüssigkeiten, Dampf und Medien, die faserige Verunreinigungen enthalten. Elektrische Flanschkugelventile sind in Branchen wie Erdöl, Chemikalien, Metallurgie, Lichtindustrie, Papierherstellung, Kraftwerken und Kühlung weit verbreitet. Insbesondere werden sie üblicherweise als Notabsperrventile in Öldepots, chemischen Einrichtungen und Gastankleitungen verwendet. In Notfällen, wie z. B. durch Öl oder gefährliche Materiallecks zu Stromausfällen verursacht, schaltet das elektrische Flanschkugelventil automatisch ohne manuellen Betrieb ab, wodurch sekundäre Unfälle effektiv verhindern, Sachschäden reduziert und die Sicherheit der Personalsicherung geschützt werden. .

Kontaktieren Sie uns

Vorherige：Pneumatisches Schmetterlingsventil
Nächste：Pneumatisches Flanschkugelventil

Parameter Anwendung Technische Normen

(1) Material: UPVC, CPVC
(2) Größe: 2 "- - - - -12", DN50-DN300, DN63-DN315
(3) Standards: Ansi, Din
(4) Verbindung: Flansch
(5) Arbeitsdruck: 150psi, 1,0 mPa
(6) Betriebstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Körperfarbe: UPVC (Dunkelgrau), CPVC (hellgrau)

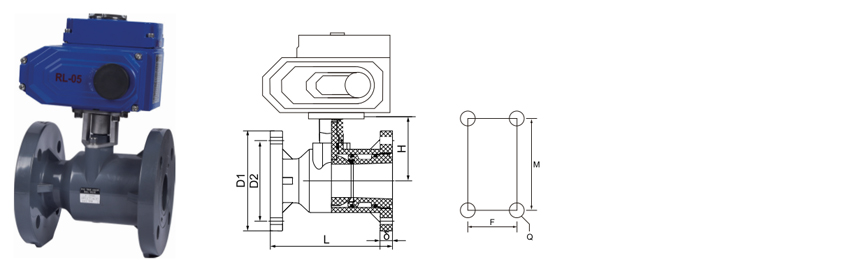

Größe/Nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	LÄRM	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	LÄRM	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Drehmoment (N · m)		4	6	8	12	18	26	35

Elektrische Antriebsantriebsspezifikationen

Ballventil	Modell	Maximales Ausgangsdrehmoment	Aktionszeit 90 °		Ausgangswelle	Motor	Bewertungsstrom
Ballventil	Modell	N · m	Besonders	Standard	mm	W	AC 220 V/a	AC 380 V/a	DC 24 V/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5

Unternehmen

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ja China Elektrisches Flanschkugelventil Für Lebensmittelindustrie/Automobil/Elektronik Anbieter Und Mass angefertigt Elektrisches Flanschkugelventil Für Lebensmittelindustrie/Automobil/Elektronik Fabrik. Wir wurden 2007 gegründet und konzentrieren uns auf Forschung und Entwicklung, Herstellung, Vertrieb und Service von CPVC- und UPVC-Industrierohren. Das Unternehmen verfügt über zahlreiche Zertifizierungen, darunter die Lizenz zur Herstellung von Spezialgeräten, die Hygienelizenz für wasserbezogene Produkte der Provinz Zhejiang, die Zertifizierungen für Qualitätsmanagementsysteme (IS09001), Umweltmanagementsysteme (IS014001) und Arbeitsschutzmanagementsysteme (IS045001). Das Unternehmen besitzt über 50 unabhängige Rechte an geistigem Eigentum sowie eigene Import- und Exportrechte. Um ein diversifiziertes Produktangebot und bessere Dienstleistungen anbieten zu können, hat das Unternehmen fortschrittliche Technologien, Werkzeuge, einzigartige Rohstoffe und Managementsysteme aus Deutschland und den USA eingeführt. Unsere Produkte werden seit Jahren häufig für den Pipeline-Transport von sauren und alkalischen Flüssigkeiten, Reinstwasser, Trinkwasser, Reinwasser für die Elektronikindustrie und Industrieabwässern in der Chemie-, Metallurgie-, Photovoltaik-, Kernenergie-, Lithiumbatterie-, Halbleiter-, Lebensmittel-, Medizin-, Automobil-, industriellen Wasseraufbereitungsindustrie und anderen Branchen eingesetzt. Derzeit hat die ZHEYI Group im ganzen Land mehr als 30 Vertriebsgesellschaften gegründet und exportiert alle Arten von Produkten nach Europa, Amerika, Südostasien und in andere Länder und Regionen und erfreut sich bei in- und ausländischen Kunden großer Beliebtheit.

Ehrenurkunde

Nachricht

Chemische und lithiumresistente UPVC/CPVC -Ventile (DIN/AN...
Jun 26,2025
In der anspruchsvollen Welt der industriellen Flüssigkeitsbehandlung ist die Auswahl geeigneter Ventile für Sicherheit, Effizienz und Langlebigkeit von größter Bedeutung. Bei korrosiven Chemikalien, einschließlich ver...
mehr erfahren
Der ultimative Leitfaden für UPVC -Pipes für Chemical & Li...
Jun 19,2025
UPVC -Rohre (ungedeckte Polyvinylchlorid) werden aufgrund ihrer Korrosionsbeständigkeit, Haltbarkeit und Einhaltung internationaler Standards wie DIN und ANSI häufig in der chemischen Verarbeitung, der Lithium-E...
mehr erfahren
Hochleistungs-UPVC-Rohre für harte industrielle Umgebungen
Jun 12,2025
UPVC -Rohre sind in Branchen weit verbreitet, die außergewöhnliche chemische Resistenz und Haltbarkeit erfordern. In diesem Artikel werden die wichtigsten Merkmale von UPVC-Rohren mit hohem chemischen Resistenz ...
mehr erfahren

Eine Nachricht hinterlassen

Strenge Qualitätskontrolle

Die ZHEYI Group hält sich an den Grundsatz „Qualität zuerst“, verwendet international fortschrittliche Ausrüstung und hochwertige Rohstoffe, kontrolliert jedes Produktionsglied streng und ist bestrebt, Pipeline-Produkte mit hervorragender Leistung und exquisitem Erscheinungsbild bereitzustellen.

Das Unternehmen verwendet modernste Produktionsanlagen und hochwertige Materialien, darunter Sekisui aus Japan und Lubrizol aus den USA. „ZHEYI“ verbindet exquisite Produktionstechnologie perfekt mit professionellem Management und jedes Produkt wird einer strengen Qualitätskontrolle unterzogen – von der Produktion über die Inspektion bis zur endgültigen Auslieferung, um die perfekte Kombination aus Aussehen und Funktion zu gewährleisten.
Präzise Leistungstests

Bei ZHEYI wird jedes Produkt sorgfältig gefertigt. Dabei steht nicht nur das exquisite ästhetische Design im Vordergrund, sondern auch die hervorragende Qualität. Strenge Leistungstests gewährleisten, dass das Produkt auch unter rauen Bedingungen stabil und langlebig bleibt.:

● Dichteprüfung: Misst die Materialdichte, um die Gleichmäßigkeit und Stabilität von Strukturen sicherzustellen.
● Vicat-Erweichungstemperaturtest: Bewertet den Erweichungsgrad von Materialien unter Hochtemperaturbedingungen, um die Widerstandsfähigkeit des Produkts gegen Verformungen in verschiedenen Umgebungen sicherzustellen.
● Ofentest: simuliert die langfristige Hitzebeständigkeit und überprüft die Fähigkeit des Produkts, hohen Temperaturen über einen langen Zeitraum standzuhalten.
● Hydrostatischer Test: Bewerten Sie die Festigkeit von Rohren unter Hochdruckbedingungen, um die Produktsicherheit und -zuverlässigkeit zu gewährleisten.
● Fallhammer-Schlagtest: Testen Sie die Schlagfestigkeit des Produkts während des Transports, der Installation und des täglichen Gebrauchs.

Elektrisches Flanschkugelventil Branchenkenntnisse

Anwendungsszenarien und Vorteile von elektrische Flanschkugelventile In industriellen Automatisierungssystemen

Elektrische Flanschkugelventile spielen aufgrund ihrer schnellen Reaktion, hoher Versiegelung, Fernbedienung und anderen Eigenschaften eine wichtige Rolle in industriellen Automatisierungssystemen. Im Folgenden sind die typischen Anwendungen und Kernvorteile in mehreren Schlüsselindustrien aufgeführt:

1. sicheres Trinkwasser
Anwendung: Wird in Wasserversorgungsnetzwerken, Pumpstationssystem- und Desinfektionssystemen in Wasseranlagen verwendet, um eine präzise Kontrolle des Wasserflusses zu gewährleisten.
Vorteile: Der elektrische Antrieb kann in das SCADA -System integriert werden, um unbeaufsichtigt einzustellen und Wasserverschmutzungsrisiken zu vermeiden.

2. Metallurgie
Anwendung: Schalten und Regulierung von Hochtemperatur- und Hochdruckgasen (wie Hochofengas) und Kühlwassersystemen.
Vorteile: Korrosionsbeständige Materialien (wie Edelstahl) können mit starken Säure- und Alkalischmedien fertig werden, und das explosionssichere Design des Aktuators passt sich an raue Umgebungen an.

3. Photovoltaik
Anwendung: Chemischer Transport (wie Säure, Inertgas) in Siliziummaterialproduktion und Abwasserwater -Genesungssystemen.
Vorteile: Eine hohe Versiegelung verhindert eine schädliche Leckage, und die elektrische Steuerung entspricht dem Rhythmus der automatisierten Produktionslinien.

4. Kernenergie
Anwendung: Isolation und Entladung des Kerninselkühlsystems und der radioaktiven Abwasserbehandlungspipeline.
Vorteil: Einhalten Sie den Nuklearsicherheitsstandards (z. B. ASME III -Zertifizierung) und können im Falle eines Ausfalls geschlossen werden.

5. Elektronischer Halbleiter
Anwendung: Präzisionsabgabe von Ultrapure -Wasser (UPW) und speziellen Gasen (wie Stickstoff und Argon).
Vorteil: Polierbehandlung der inneren Wand des Ventilkörpers (RA ≤ 0,4 μm), um eine Partikelverunreinigung zu vermeiden und die Sauberkeit der Prozesse zu gewährleisten.

6. Medizin
Anwendung: gereinigtes Wasser, Dampfsterilisation (SIP) und CIP -Reinigungssysteme in pharmazeutischen Prozessen.
Vorteil: Das totenwinkelfreie strukturelle Design erfüllt die GMP-Anforderungen und vermeidet das Wachstum von Mikroorganismen.

7. Industriewasserbehandlung
Anwendung: Kühlwasser zirkulieren, umgekehrte Osmose (RO) Vorbehandlung und Arzneimitteldosierungskontrolle.
Vorteil: Unterstützen Sie Modbus/Profibus -Kommunikation und verknüpfen Sie sie mit SPS, um intelligente Dosierung zu realisieren.

8. Industrielles Abwasser
Anwendung: Säure-Base-Neutralisation, Schalten und Entladung von Abwasserbehandlungsleitungen.
Vorteile: PTFE-Dichtungen sind sehr korrosionsfest, und elektrische Aktuatoren können so programmiert werden, dass sie den intermittierenden Entladungsbedarf erfüllen.
