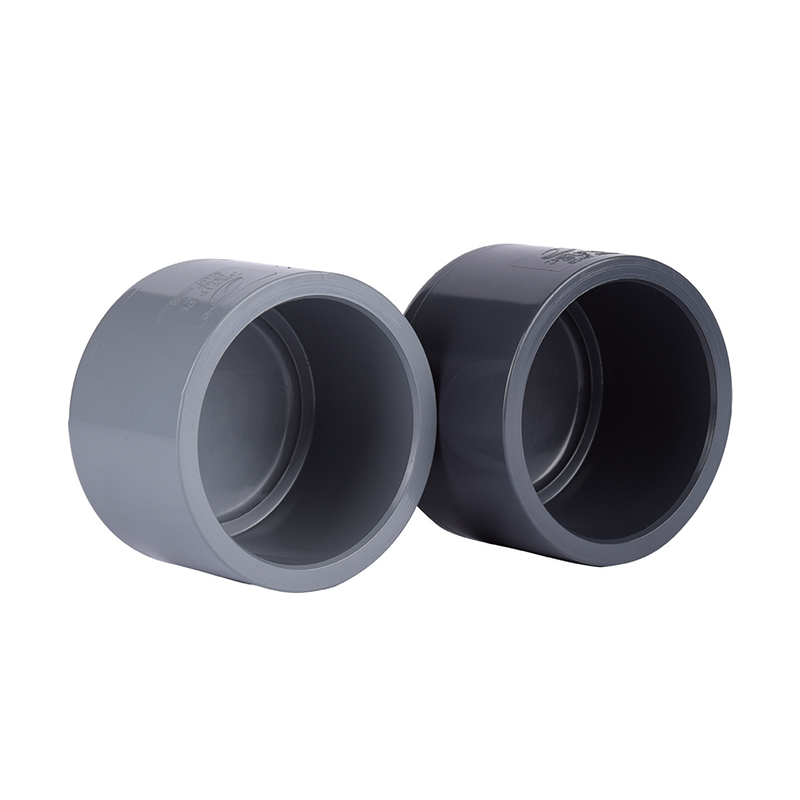

SCH8O/DIN UPVC/CPVC-Kappe

UPVC-Kappen sind leicht und dennoch robust. Sie wurden entwickelt, um die Enden verschiedener Rohrleitungssysteme abzudichten, wodurch ein Austreten von Medien effektiv verhindert und die Systemstabilität gewährleistet wird. Dank ihres präzisen Designs sind UPVC/CPVC-Kappen einfach zu installieren, was beim Bau Zeit und Kosten spart.

Sie können in industriellen Rohrleitungen, Sanitärsystemen und landwirtschaftlicher Bewässerung eingesetzt werden und sind in verschiedenen Größen erhältlich, um unterschiedliche Anforderungen zu erfüllen und gleichzeitig die Dichtleistung sicherzustellen.

Kontaktieren Sie uns

Vorherige：SCH8O/DIN UPVC/CPVC-Steckeradapter
Nächste：SCH8O/DIN UPVC/CPVC Reducer Bushing

Parameter Anwendung Technische Normen

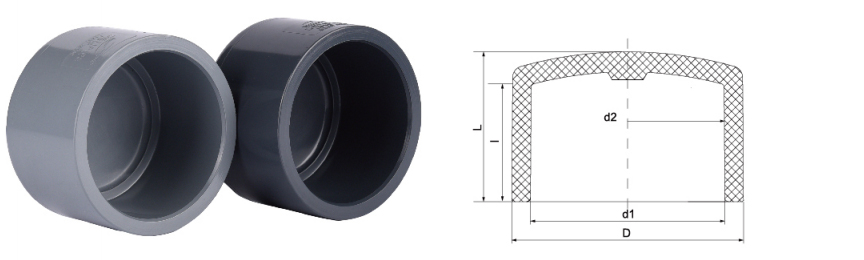

GRÖSSE/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIchchchN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	I	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · ABSCHLUSSSTÜCK

UPVC/CPVC-Kappe

Muffenende · Lösungsmittelgeschweißt · Option mit Gewinde

Die SCH80/DIN UPVC/CPVC-Kappe ist eine wichtige Anschlusskomponente, die für eine sichere, auslaufsichere Abdichtung am Ende von Druckrohrnetzen sorgt. Diese Kappen werden gemäß den metrischen Normen ASTM SCH80 und DIN hergestellt und bestehen aus weichmacherfreiem Polyvinylchlorid (UPVC) oder chloriertem Polyvinylchlorid (CPVC). Die dickeren Wandabmessungen des SCH80-Profils ermöglichen höhere Druckstufen im Vergleich zu Standard-Versorgungsanschlüssen. Diese Komponenten werden speziell in Umgebungen mit aggressiven chemischen Medien, hochreinem Wasser und Hochtemperatur-Flüssigkeitstransport eingesetzt. Die Materialzusammensetzung gewährleistet Beständigkeit gegen Ablagerungen und elektrochemische Korrosion und bewahrt die strukturelle Integrität in komplexen industriellen Flüssigkeitshandhabungssystemen.

Chemische Inertheit

Sowohl UPVC- als auch CPVC-Varianten weisen eine hohe Beständigkeit gegenüber einem breiten Spektrum an Säuren, Basen, Salzen und Oxidationsmitteln auf und verhindern so eine Materialzersetzung bei der korrosiven chemischen Verarbeitung.

Hochdrucktoleranz

Die Wandstärke von SCH80 sorgt für eine robuste Druckgrenze, sodass die Kappen Systemstößen und konstanten Betriebsdrücken bei der industriellen Wasseraufbereitung standhalten können.

Thermische Stabilität

CPVC-Optionen erweitern den Betriebsbereich auf Temperaturen bis zu 93 °C (200 °F) und eignen sich daher für die Handhabung heißer korrosiver Flüssigkeiten und die pharmazeutische Verarbeitung.

Glatte Innenbohrung

Der niedrige Reibungskoeffizient der Innenflächen minimiert den Druckabfall und verhindert die Ansammlung von biologischem Wachstum oder Mineralablagerungen.

Materialvergleich · UPVC vs. CPVC

Funktion

UPVC-Kappe

CPVC-Kappe

Standardkonformität

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maximale Temperatur

60°C (140°F)

93 °C (200 °F)

Verbindungstyp

Sockel (Lösungsmittelzement) / Gewinde

Korrosionsbeständigkeit

Hoch (Säuren/Basen)

Sehr hoch (Säuren/Basen/Hohe Temperatur)

Gemeinsame Farbe

Dunkelgrau

Hellgrau / Elfenbein

Industrielle Anwendungsfelder

⌂

Elektronik und Halbleiter

Beendigung von Reinstwasserkreisläufen (UPW) und elektronischen Wasserkreisläufen, bei denen eine Auslaugung vermieden werden muss.

⌂

Energie & Photovoltaik

Wird in Produktionslinien für Solarzellen zum Transport von sauren Ätzflüssigkeiten und Industrieabwässern verwendet.

⌂

Chemie und Metallurgie

Sichere Abdichtung von Chemikalienzuleitungen, Beiztanks und metallurgischen Verarbeitungsrohren.

⌂

Lebensmittel und Arzneimittel

Lieferung von Trinkwasser und Verarbeitungsflüssigkeiten unter Einhaltung strenger Hygiene- und Inertheitsanforderungen.

⌂

Industrielle Wasseraufbereitung

Anwendbar in der Herstellung von Lithiumbatterien und in industriellen Abwasseraufbereitungssystemen für die Automobilindustrie.

⛭

Installations- und Lagerungsrichtlinien

Lösungsmittelschweißen: Stellen Sie sicher, dass die richtige Grundierung und der richtige Lösungsmittelkleber speziell für UPVC oder CPVC verwendet werden. Warten Sie vor dem Testen des Systems eine ausreichende Aushärtungszeit gemäß dem Druckbelastungsplan des Herstellers ab.
Lagerbedingungen: Bewahren Sie die Kappen in einer kühlen Umgebung und vor direkter ultravioletter (UV) Einwirkung geschützt auf. Längere Sonneneinstrahlung kann mit der Zeit zu Materialversprödung führen.
Gewindeanschlüsse: Verwenden Sie für Gewindeversionen PTFE-Band oder kompatible Gewindedichtmittel. Nicht zu fest anziehen, da Kunststofffäden bei übermäßiger Krafteinwirkung zu Spannungsrissen führen können.
Handhabung: Vor der Installation auf Haarrisse oder physische Stoßschäden prüfen, insbesondere in Umgebungen mit kaltem Wetter, in denen die Schlagfestigkeit des Thermoplasts verringert ist.

◉

Kritische Betriebsgrenzen

Verwenden Sie UPVC-Kappen nicht für Flüssigkeiten mit einer Temperatur über 60 °C oder mit konzentrierten Oxidationsmitteln wie Salpetersäure über 15 %.
CPVC-Kappen sind nicht für den Dampfbetrieb oder die ständige Einwirkung von chlorierten Lösungsmitteln bei erhöhten Temperaturen ausgelegt.
Vermeiden Sie Stoßbelastungen oder plötzliche Druckspitzen, die das 1,5-fache des Nennarbeitsdrucks überschreiten.
Verwenden Sie niemals Metallrohrzangen direkt am Kappenkörper – verwenden Sie Bandschlüssel, um Oberflächenfurchen und Spannungserhöhungen zu vermeiden.
Tragen Sie keinen Lösungsmittelkleber auf Gewindeverbindungen auf. Für Gewindekappeninstallationen sind Gewindedichtmittel erforderlich.
